Жучок на импортных радиодеталях

   Простой в сборке и настройке жучок для прослушивания помещения. Также такая схема с успехом может быть использована в качестве концертного радиомикрофона. Именно под такое применение радиопередатчика и будем ориентироваться.

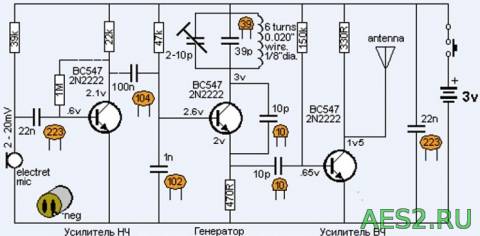

Схема электрическая



Характеристики

  • Дальность действия - 100 метров
  • Рабочая частота - 85-108 МГц
  • Питание - 3 вольта.
  • Ток - 20 мА

   Жучок в работе очень стабилен. Он не имеет дефицитных деталей, поэтому его может собрать даже начинающий радиолюбитель.

Жучок на импортных радиодеталях - пайка

   Микрофон в жучке можно использовать  любой китайский или польский, от радиотелефонов и магнитофонов. При настройке необходимо выставить рабочую частоту, свободную от радиовещания. Чувствительность передатчика зависит от микрофона и резистора 39к, в крайнем случае можно уменьшить немного. Это приведет к некоторому увеличению чувствительности микрофона на звук. В процессе настройки желательно использовать стабильный источник питания с хорошей фильтрацией сетевых помех.

Жучок на импортных радиодеталях

   Длинна антенны - около 100 см. Но антенну можно смотать спиралью, хотя значительно уменьшается дальность. Настройка передатчика ведется подстроечным  конденсатором. Желательно располагать все детали на маленькой плате. Катушка должка содержать 7 витков для частоты 85 МГц, 90 МГц - 6 витков, 100 МГц - 5 витков.

Жучок на импортных радиодеталях в батарейке

   Для конструкции радиопередатчика использовал корпус от советской батареи 4,5 вольта. Металлический брать нежелательно - будет влиять на частоту работы.
