Зарядное устройство своими руками

   Зарядное устройство для различных типов аккумуляторов можно собрать с использованием неплохой и мощной микросхемы  L200C. Естественно в продаже имеются аналогичные ЗУ, но интереснее собрать его своими руками. Особенно если под рукой есть большинство радиодеталей.

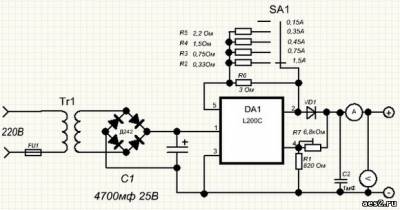

Использованы элементы:
C1 = 4700мф 25В
C2 = 1мФ
DA1 = L200C
R1 = 820 Ом
R2 = 0,33Ом
R3 = 0,75Ом
R4 = 1,5Ом
R5 = 2,2 Ом
R6 = 3 Ом
R7 = 6,8кОм

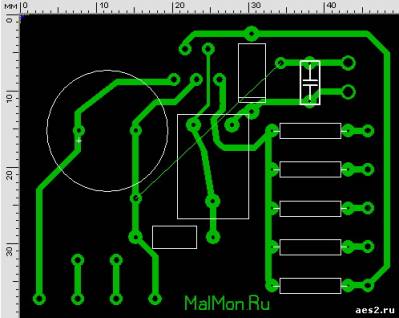

   Все резисторы использовал по 1,5Вт. Диоды на 5 ампер, например Д245. Трансформатор на выходное напряжение 18-20В 50Вт. Микросхему L200C обязательно ставьте на радиатор площадью 50 см кв. Печатная плата для ЗУ - в архиве.

   Настройка минимальна, резистором R7 настраиваете напряжение на выходе 14-15В (как для свинцовых АКБ) и все. Теперь выставляем нужный нам ток - 10% от емкости аккумулятора. Если емкость 2А, то ставим около 0,2А) и подключаем аккумулятор к зарядке. Далее держим его в таком состоянии сутки. Сначала ток идет нужный ток, который мы выставили, а потом он падает до 30мА. Это происходит автоматически - управляется микросхемой.
