Высоковольтная поющая дуга

   В интернете аналогичные устройства встречаются достаточно редко, поэтому хочу представить вниманию пользователей сайта дну из таких схем. Ниже рассмотрена конструкция высоковольтного генератора, который более известен, как "поющая дуга".

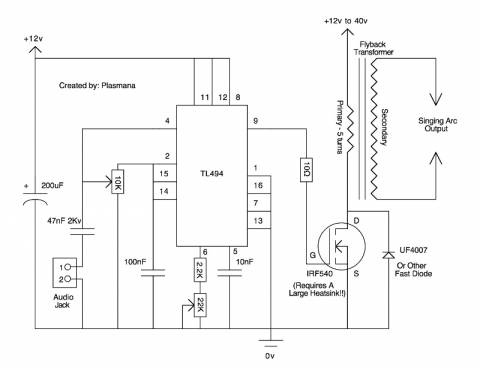

   Схема относительно простая. В задающей части применен ШИМ контроллер на популярной микросхеме TL494. Тут использовался всего один канал микросхемы. Резистор в на выходе предназначен для снятия перегруза с микросхемы.

В задающей части применен ШИМ контроллер

   Защитный диод должен быть из серии быстродействующих диодов. Возможно, использовать также импульсные диоды типа FR107/207. Диод заменил на КД213А.

Полевой транзистор должен быть установлен на теплоотвод

   Полевой транзистор должен быть установлен на теплоотвод. Выбор транзисторов для поющей дуги достаточно широкий, можно применить полевые транзисторы серии IRF3205, IRFZ44, IRL3705, IRL2505 и другие.

Выбор транзисторов и регуляторов для поющей дуги

   Высоковольтный трансформатор - самодельный. Сердечник - из ИБП DVD проигрывателя. После снятия всех заводских обмоток, нужно мотать свои. Первичная обмотка содержит 5 витков. Для намотки использовался провод 0,8мм сложенных в две жилы. Вторичная обмотка - состоит из 1000 витков, провод 0,08 мм. Особое внимание нужно уделить изоляции той обмотки. Надежная межвитковая изоляция залог долгой работы трансформатора.

Высоковольтная поющая дуга - трансформатор ВВ

   У меня трансформатор был предназначен для двухтактного преобразователя, поэтому первичная обмотка имеет две половинки по 5 витков. Кроме самодельного трансформатора, также возможно применение строчных трансформаторов.

Высоковольтная поющая дуга - мотаем трансформатор

   Для этого на свободной стороне мотается первичная обмотка. Обмотка содержит 5 витков провода 1-1,2мм, можно для удобства использовать несколько жил более тонкого провода.

Высоковольтная поющая дуга 2

   Вторичная обмотка мотается по слоям, каждый слой содержит 80 витков. Изоляцию можно наложить прозрачным скотчем. Готовый трансформатор можно залить эпоксидной смолой, это лишь придаст надежности.

Высоковольтная поющая дуга

   Аудиосигнал подается от небольшого усилителя, я к примеру подавал сигнал от музыкального центра. Устройство работает достаточно интересно - высоковольтная дуга играет роль динамической головки, таким образом, можно насладится интересным "пением" дуги.
