Выключатель звуковой

   Звуковой переключатель, предназначенный для управления светом либо другими устройствами, питающимися от сети 220 В, собран на базе ОУ LM358, таймера 555 и цифровой микросхемы CD4013. Переключатель выгодно отличается от аналогичных, которых немало в сети тем, что позволяет избежать ложных срабатываний при помощи реализации 2-х хлопаний. Принцип работы схемы заключается в том, что хлопающие звуки, полученные с помощью микрофона, преобразуются в электрические волны, которые дополнительно усиливаются ОУ.

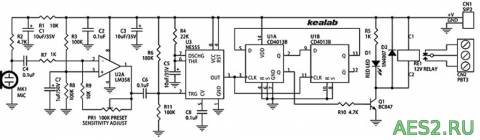

Выключатель звуковой - схема электрическая

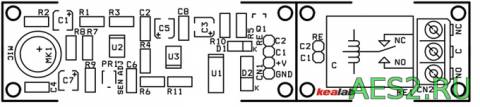

Список деталей акустического выключателя

Список деталей акустического выключателя

   Микросхема 555 выступает в качестве моностабильного мультивибратора, а триггер изменяет состояние выходного реле на каждые два звука хлопанья. Это может использоваться, чтобы включить и выключить освещение. Схема активируется по двум звукам хлопков и остается активной до тех пор, пока другой звук не переключит состояние триггеров на исходное.

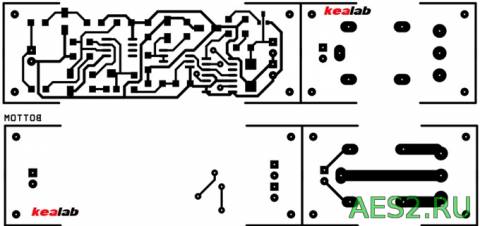

Выключатель звуковой

Технические характеристики выключателя

  • Питание 12 В 60 мА
  • Есть настройки чувствительности
  • Светодиодный индикатор вкл/выкл состояния
  • Электретный микрофон
  • Реле на 5 A, 230V
