ВЫКЛЮЧАТЕЛЬ НА МИКРОКОНТРОЛЛЕРЕ

   Включать и выключать различные электрические устройства с помощью пульта дистанционного управления не является чем то оригинальным, и вы можете найти в продаже много различных устройств делающих это хорошо. Но иногда хочется собрать самому, чем сейчас и займёмся. Для изготовления этого модуля, вы должны сделать приемник и передатчик.

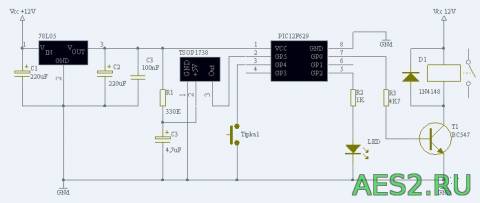

Схема выключателя на микроконтроллере

   Здесь же можно сделать это устройство, но вам нужно будет сделать только приемник, потому что в качестве передатчика будет использоваться стандартный бытовой пульт дистанционного управления от телевизора или DVD-плеера. Далее будем называть его ИК-переключатель.

   Нужно выбрать одну кнопку на пульте ДУ, с этим ключом у Вас будет возможность  включить или выключить любой электрический прибор. Таким образом, с каждым кратковременным нажатием на выбранную кнопку, вы измените состояние реле приемника (ИК-переключатель).

   Запомнить выбранную кнопку очень просто: Нажмите кнопку на переключателе и светодиод включается. Теперь можно отпустить клавишу на ИК-переключателе, и нажать кнопку на пульте дистанционного управления. Если вы сделаете это, светодиод будет мигать, это говорит об удачном завершении процесса.

   Спаять данную схему не проблема даже для новичков в электронике, так как это простое устройство, и используется всего несколько компонентов. На схеме вы можете увидеть, что вам нужен недорогой микроконтроллер PIC12F629, ИК-приемник TSOP1738 (любой тип приемника TSOP или SFH) и можно использовать любой тип реле.

Блок самодельного дистанционного управления

   Программный код для этого устройства используется от IrLightDimmer и это только подпрограмма, которая используется для запоминания и признания ИК-протокола.

ВЫКЛЮЧАТЕЛЬ НА МИКРОКОНТРОЛЛЕРЕ

   Также можно использовать pic12f675, биты не изменял с завода. Вы можете использовать два типа ИК-приемник TSOP2238 или TSOP1738, или можете поставить любой другой другой ИК-приемник, который имеет частоту 38 кгц, но надо обратить внимание на цоколёвку. Все файлы к схеме лежат тут.
