Устройство для защиты аккумулятора

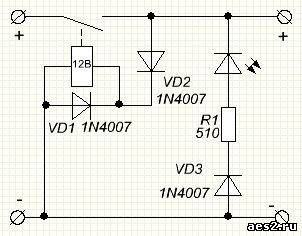

   Устройство для защиты аккумулятора представляет собой простейшую схему, выполненную на распространённых недорогих радиоэлементах. Оно нужно для защиты аккумулятора и зарядного устройства от поломки, не давая перепутать клеммы местами, что избавит вас от многих проблем, связанных с покупкой нового АКБ. Принципиальная схема устройства от переполюсовки для зарядных устройств показана на рисунке ниже.

   Элементы схемы:

R1 = 510
Rele = 12 В (Любое на 12 В 10 А)
VD1-3= 1N4007

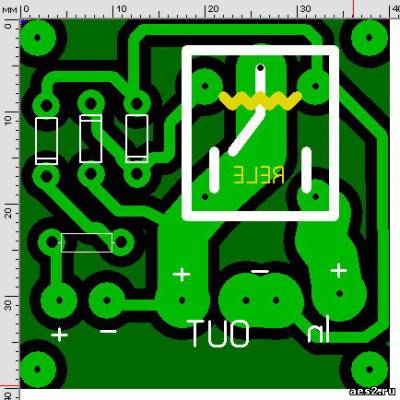

   Работает защитное устройство так. Когда у вы подключаете аккумулятор, оставшийся в нем заряд проходит через реле и замыкает контакты, тем самым подавая ток от зарядника на аккумулятор. Если же вы подключите не правильно провода на аккумулятор, то VD2 не даст пройти электричеству не реле и зарядка не начнется. А вместо зарядки загорится светодиод, сигнализируя о том, что не правильно подключено ЗУ. Можно собрать схему навесным монтажом, а можно на печатной плате.
