Устройство для изменения голоса

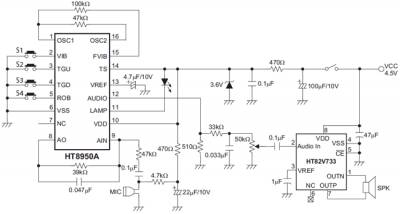

   В данном материале рассмотрена конструкция самодельного устройства для изменения голоса. Для начала давайте подумаем где можно использовать такое устройство? На самом деле область применения достаточно широк, но основная цель - розыгрыш! Например со скрытого номера звоните одному из своих друзей или подруге, включаете громкую связь телефона и говорите в микрофон ниже представленного устройства. Вы можете регулировать тембр (частоту) своего голоса, притом устройство изменяет ваш естественный голос до неузнаваемости! Представленное устройство для изменения голоса выполнено на микросхеме HT8950A, схему смотрите ниже:

   Питается конструкция от напряжения 2,5 до 4 вольт, удобно использовать литий - ионный аккумулятор от мобильного телефона с напряжением 3,6 - 3,7 вольт. Ниже представлены функции кнопок.

 Память SRAM
 Функция "Робот"
 Функция "Вибрато"
 Частота дискретизации 8кГц
 7-уровневый сдвиг
 8-бит АЦП и ЦАП

   Светодиод служит индикатором уровня голоса, подойдет буквально любой светодиод любого цвета, желательно применить красный или зеленый для экономичности. Микрофон электретный, можно использовать микрофоны от гарнитуры мобильных устройств или китайских магнитофонов.

Устройство для изменения голоса - микросхема

   Микросхемы HT8950 и HT8950A отличаются количеством выводов: 18 и 16 соответственно. Кнопка S1 включает режим Vibrato. S4 включает режим Robot. S2 и S3 регулирует частоту изменения вашего голоса. Все кнопки использованные в данной схеме без фиксации.

Устройство для изменения голоса

   Микросхема HT82V733 служит как усилитель НЧ, хотя возможно использование других микросхем как монофонических, так и стереофонических. Для этих целей отлично подойдет знаменитая микросхема TDA2822M. Эта 8 - пиновая микросхема обеспечивает достаточно большую выходную мощность. В моновоническом (одноканальном) исполнении микросхема обеспечивает на выходе мощность 1,5 ватт, в двухканальном исполнении до 750 милливатт на канал. Такие параметры микросхема способна обеспечить при питании от одного аккумулятора мобильного телефона.
