Универсальный сетевой адаптер с разными штекерами

   Возникла необходимость купить новый и простой блок питания, чтобы выдавал основные напряжения в пределах 3 - 12 вольт. Сходил в магазин и присмотрелся, были интересные блоки как раз по приемлемой цене. В отличии от китайских сетевых адаптеров старого типа, эти более мощные, качественные и современные. Выбор был между импульсниками и трансформаторными блоками питания, подержал  в руках импульсный и трансформаторный блок питания их производства: ИБП какой-то подозрительно уж маленький, поэтому решил взять громоздкий, но более надёжный трансформаторный.

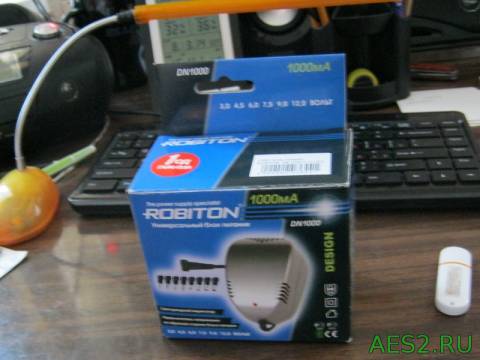

БП Robiton

  • Поворотный переключатель напряжения
  • Восемь насадок, подходящих к большинству приборов
  • Входное напряжение: 220 В
  • Выходы: 3,0 / 4,5 / 6,0 / 7,5 / 9,0 / 12,0 В
  • Мощность: 11 ВА
  • Размер: 98х64х91 мм
  • Тип блока питания: Универсальные с регулируемым выходным напряжением и набором штекеров
  • Тип схемы: нестабилизированный
  • Выходной ток (макс.): 1000 мА
  • Разъемы: 2,35 х 0,75 / 12 мм, 2,5 / 12 мм, 3,5 / 15 мм, 3,5 х 1,35 / 10 мм, 4,0 х 1,7 / 10,5 мм, 5,0 х 2,1 / 12 мм, 5,5 х 1,5 / 12 мм, 5,5 х 2,5 / 12 мм
  • Полярность: универсальная

   Блок питания с напряжением до 9 вольт, по данным производителя, должен выдерживать ток до 1000 мА, при 12 вольт - 900 мА. Импульсные источники были  в наличие только до 600 мА, что показалось слишком мало, как для универсальных целей.

   Блок имеет светодиод в качестве индикатора того, что он подключен к сети 220 В и работает.

   Сам он является нестабилизированным блоком питания с постоянным напряжением на выходе. Измерял без нагрузки – как и положено напряжения слегка завышены благодаря применению в схеме сетевого фильтра после выпрямителя.

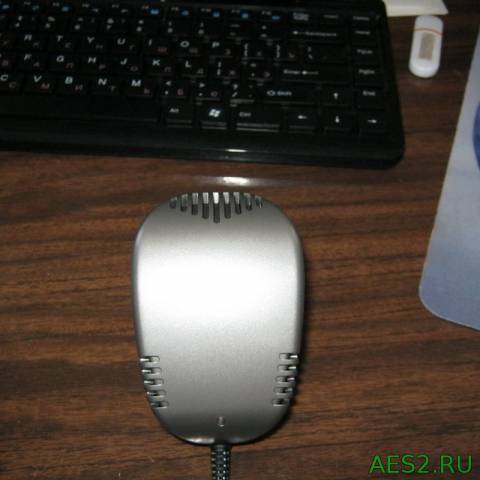

   Адаптер имеет удобную форму и с виду толстый пластик корпуса, но опять же не очень хорошего качества, зато форма стильная – такой не стыдно положить где-то на видное место в доме.

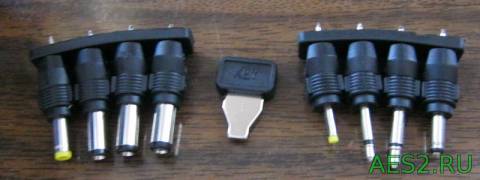

   В коробке блок упакован в пакете, в комплекте имеется большое количество типовых насадок переходников благодаря которым его можно подключить ко многим электроприборам и сделать таким образом универсальным блоком для дома. Шнур сети, как разъемы, так и переходники - очень качественные и можно даже ими менять полярность соблюдая метки на штекерах.

   Переключение напряжений осуществляется специальным переключателем на днище блока ключом, который поставляется в комплекте – вставляете его в прорезь, проворачиваете, как отверткой, и получается то что нужно – переключение напряжения на другое значение. Вилка блока удобная и хорошо входит в розетку. При работе под нагрузкой чуть нагревается, но терпимо. Протестировал на напряжение 9 вольт, ток дал 850 мА. Дал нагрузку спиралькой из нихрома – напряжение просело до 8.1 вольта. При 950 мА уже упало ниже 8 вольт. Таким образом производитель как-то завысил цифры которые указал в характеристиках, явно тут поработали маркетологи. А в целом вполне универсальный прибор, который может обеспечивать необходимым напряжением большинство устройств с низковольтным питанием.
