Указатели поворотов на электронном реле

   Потребовалось в замен сгоревшему механическому реле автомобильного указателя поворотов, достаточно мощному, соорудить похожее по размерам, но электронное. Это имеет смысл сделать, ведь со временем контакты реле обгорают и устройство перестаёт работать. И нужно учесть, что реле должно стоять в разрыве плюсового провода, а также выдерживать значительную мощность - до 50 ватт. Прототипом для создания электронного реле для авто, послужило сломанное реле поворотов от скутера. Изначально в качестве силового ключа в нём использовался биполярный транзистор средней мощности, аналог КТ817, стоящий без радиатора.

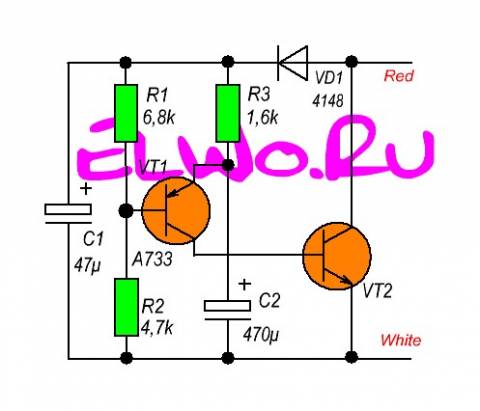

Схема электронного реле 1

   Но использование более мощного транзистора, например КТ819, так-же не привело к желаемому результату. Слишком большое количество тепла выделялось транзистором при коммутации 50 ватт. Спасение было только одно - использование радиатора, но из-за ограниченного пространства, затея отпала сама собой. Было принято решение использовать в качестве ключа полевой транзистор. Для этого пришлось немного доработать схему и добавить резистор R4, ввиду того, что транзистор имеет боьшое входное сопротивление изолированного N-канала. Подбирается данный резистор в большую или меньшую сторону, визуально контролируя чёткое переключение ламп. Кстати, мощность нагрузки подключенной к электронному реле, совершенно не влияет на частоту срабатываний.

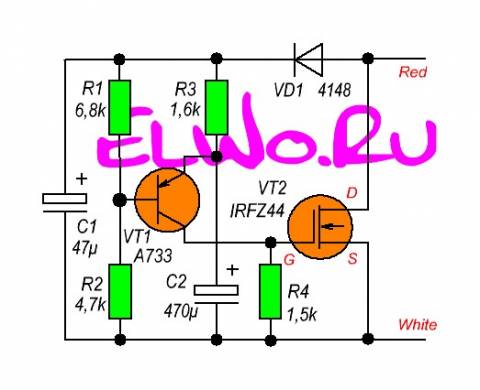

Схема электронного реле 2

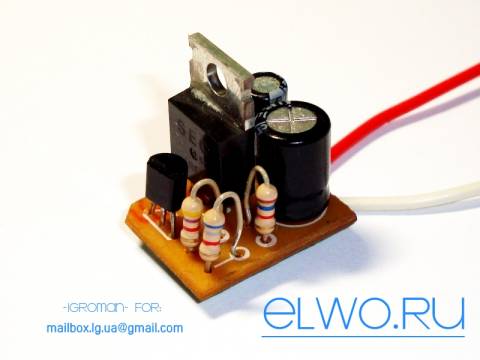

   Включается реле в разрыв с соблюдением полярности: (RED) к плюсовой клемме, (WHITE) выход к лампам. Используя данный принцип коммутации любой мощной нагрузки с помощью N-канального полевого транзистора, можно проектировать и изготавливать электронные реле в различных радиолюбительских конструкциях.

   Печатную плату для обоих вариантов можете скачать тут.
