Терморегулятор своими руками

   Несмотря на большое количество промышленных готовых цифровых термометров и терморегуляторов, эта тема всегда остается актуальной, ввиду большого разброса пожеланий к его работе. Применение современной микроэлектроники позволяет строить простые и высокофункциональные системы терморегулировки, благодаря использованию датчиков с цифровым выходом и микроконтроллеров. Реализовать алгоритм терморегулирования в подобных системах также не составляет особой сложности.

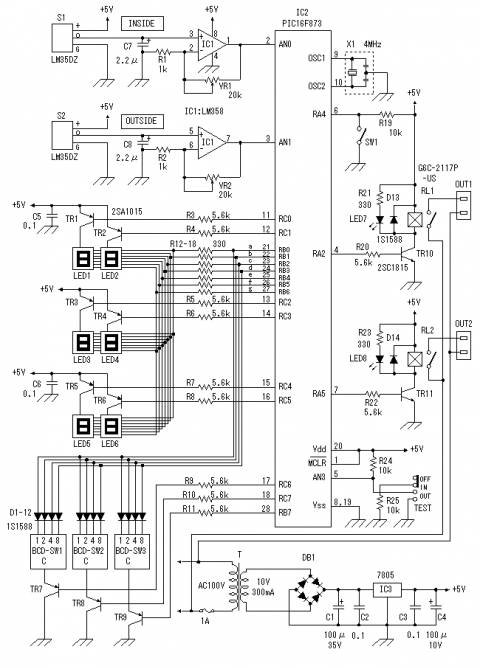

Схема терморегулятора на микроконтроллере

   Предлагаемая схема терморегулятора имеет в основе МК PIC. Схема использует два датчика температуры, узел управления внешним электрооборудованием, и точно держит заданную температуре. Для тактирования использован внешний кварцевый резонатор на 4 МГц. Индикация температуры производится в динамическом режиме.

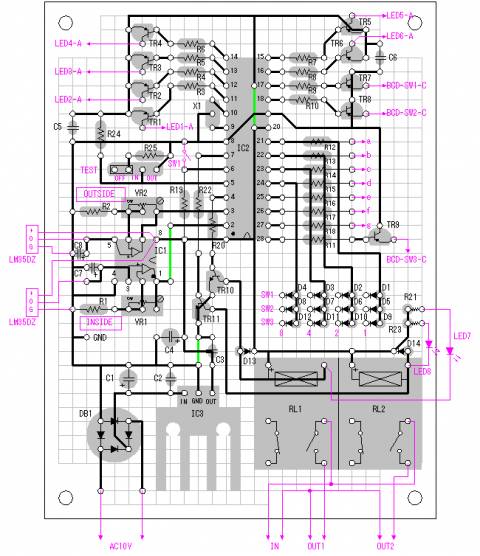

Плата терморегулятора на микроконтроллере



   Выходное устройство в этом случае легко реализуется с помощью реле, коммутирующего сеть и нагреватель. При достижении температурой заданного значения, реле отключается и соответственно отключает нагреватель. Альтернативным вариантом реле может стать использование электронного коммутационного устройства. В этом случае на плату устанавливается опторазвязка серии MOC30хх, позволяющая управлять мощным симистором BT138-600.

Терморегулятор своими руками - собранная схема

   Этот вариант был собран на макетной плате, обычная печатная плата не разрабатывалась.

Терморегулятор своими руками

Терморегулятор своими руками - гнёзда подключения

   Данное устройство регулирует температуру в комнате автоматически, используя вентиляторы. Также его можно использовать для контроля температуры, например, в оранжереях и теплицах.
