Стрелочные измерители напряжения

Стрелочные измерители напряжения

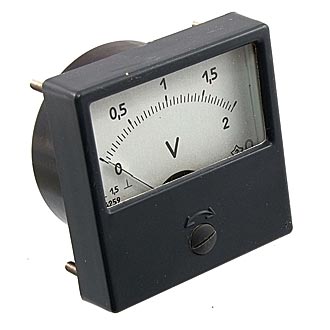

   При наличии неисправности, стрелочный измеритель нужно вскрыть. Для этого нужно взять ножик, и очистить его боковые стороны от клея или других склеивающих материалов. Далее нужно определить его неисправность. Прибор может быть неисправен только по следующим причинам: отсутствие баланса, погрешность измерений, затирание, невозвращение стрелки на нуль. Для настройки баланса Вам нужно взять паяльник и равномерно наложить припой на усики стрелки, чтобы стрелка в любом положении находилась на нуле. Это бывает достаточно проблематично, тем более тогда, когда у Вольтметра высокая чувствительность.

    Для устранения погрешности измерения Вам необходимо подобрать резистор, при котором показания прибора точно входят в класс точности. Сделать можно это с помощью специального магазина сопротивлений. Затирание - это состояние, при котором стрелка застревает во время движения вдоль шкалы. Здесь Вам необходимо почистить кольцо и магнит прибора так, чтобы нигде вокруг него не осталось ни одной пылинки.

   При устранении невозвращения стрелки на ноль Вам необходимо выравнять рамку или заменить подпятник. Бывает, что нужно сделать и то и другое одновременно. Вот в общем-то и весь довольно не сложный ремонт. Других неполадок в нём практически не бывает, не считая конечно того, что может где-то быть обрыв цепи, но такая неполадка устраняется также, как и у всех других электронных приборов.
