Схема стабилизатора высокого напряжения

   Для питания ламповых усилителей, с целью уменьшения помех и повышения качества звука приходиться применять специальные схемы стабилизаторов анодного питания. Для этого существуют интегральные микросхемы, применяя которые можно создавать простые высоковольтные стабилизаторы напряжения компенсационного типа. Это микросхемы SE070N, SE080N, SE090N, SE105N, SE110N, SE120N, SE125N, SE130N, SE135N, SE140N - они предназначены для контроля и регулировки напряжения постоянного тока. Цифровое обозначение в маркировке микросхемы будет соответствовать рабочему напряжению микросхемы в вольтах.

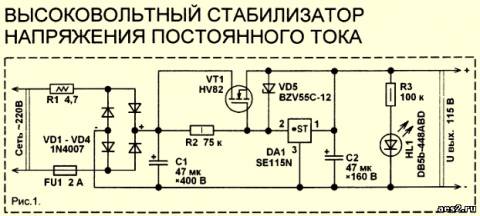

   Принципиальная схема линейного стабилизатора на выходное напряжение 115 В показана выше. Источником напряжения для стабилизатора служит сеть переменного тока 220 В или вторичная обмотка силового трансформатора. Стабилизатор выполнен на интегральной микросхеме SE115N, представляющей собой детектор напряжения на 115 В.

   Если напряжение на выходе стабилизатора стремится увеличиться свыше рабочего напряжения микросхемы, то открывается выходной п-p-n транзистор микросхемы, коллектор которого выведен на вывод 2. Это приводит к тому, что понижается напряжение затвор-исток, что приводит к понижению выходного напряжения стабилизатора. На мощном высоковольтном полевом n-канальном транзисторе VT1 выполнен истоковый повторитель напряжения. Светодиод HL1 сигнализирует о наличии выходного напряжения, кроме того, цепь R3HL1 разряжает оксидные конденсаторы при отключенной нагрузке. Резистор R1 должен быть проволочным. Его сопротивление и мощность выбирают исходя из параметров подключенной к стабилизатору нагрузки.

   Если, например, к выходу стабилизатора подключена нагрузка мощностью 30 Вт, то при питании устройства от сети 220 В, на транзисторе будет рассеиваться мощность около 80 Вт. Если же входным напряжением для стабилизатора будет, например, напряжение +180 В (выход выпрямителя «лампового» трансформатора), то при выходном напряжении 115 В и токе нагрузки 0,5 А установленный на теплоотвод транзистор будет рассеивать около 33 Вт тепловой мощности. Это немало, поэтому, линейные высоковольтные стабилизаторы напряжения целесообразно применять для питания слаботочной нагрузки - входных и буферных каскадов УНЧ.

Плата стабилизатора высокого напряжения

   Стабилизатор высокого напряжения может быть смонтирован на печатной плате размерами 105x50 мм. Для увеличения выходного напряжения стабилизатора в цепь вывода 3 DA1 можно включить стабилитрон. Например, если у вас имеется микросхема SE140N «на 140 В», а вам нужен стабилизатор на выходное напряжение 180 В, то нужно последовательно с выводом 3 включить стабилитрон 1N4755A или два последовательно включенных стабилитрона КС520В. Через стабилитрон будет протекать сумма токов через выводы 1 и 2 микросхемы. Автор схемы: Бутов А.П.
