Схема радиопередатчика FM

   Ниже будет представлена схема профессионального радиожучка-передатчика на 1 километр. Эта схема, которая отличается высокой стабильностью работы, что позволяет использовать устройство для целенаправленной прослушки даже движущего объекта.

Схема радиопередатчика FM

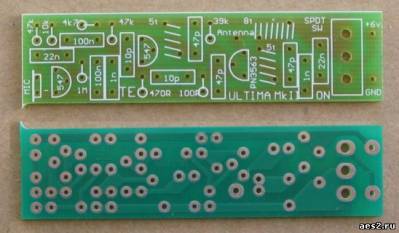

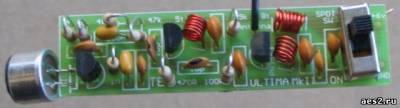

   Схема не из простых, для точной настройки следует использовать вч детектор и настраивать жучок по максимальной отклонении стрелки. В устройстве использован каскад усилителя для микрофона на одном транзисторе, контур передатчика и усилитель высокой частоты. Первая катушка (катушка передатчика) содержит всего 5 витков, намотан на оправе с диаметром 3 мм, провод 0,5-0,8 мм.

   Верхний контур УВЧ содержит 8 витков провода с диаметром 0,5 мм, оправа 3 мм, нижний контур содержит 5 витков, диаметр оправки и провода тот же, что и у верхнего контура. Антенной служит многожильный изолированный провод длинной 170 см, можно свить в спираль. Транзистор в микрофонном усилителе можно использовать практически любой маломощный транзистор, можно даже отечественный кт315. В передатчике и в увч следует применить вч и свч транзисторы с рабочей частотой 700мГц и выше.

   В цепи контура передатчика есть конденсатор 47пик, его можно заменить на подстроечный, им удобно настроить передатчик на нужный диапазон. Рабочая частота жучка лежит в пределах стандартного FM, питание 6-9 вольт, при питании 6 вольт, жук уверенно пробивает 400 - 500 метров, максимальная дальнобойность жучка при питании 9 вольт достигает 1 километра, но это только при прямой видимости. В качестве микрофона можно использовать любой электретый микрофон, его нужно подобрать с большой чувствительностью, хотя микрофоны от китайских магнитофонов отлично справляются. Благодаря микрофонному усилителю, чувствительность радиопередатчика на голос порядка 5 метров.
