Схема металлодетектора

Схема металлодетектора

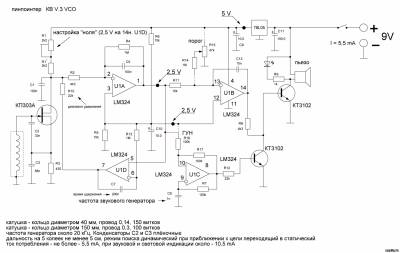

   Питание металлодетектора от батареи типа "КРОНА", на печатной плате оставлены места для припайки пружин-токосъёмников для соединения с батареей. Также на плате оставлено место для плоской катушки. Катушки могут быть любой конструкции. Режим динамический совмещённый с статическим, авто-настройка, высокая чувствительность, наличие ГУН - (VCO). Проверено с феритовым стержнем диаметром 8 мм длина 90 мм, 200 витков в один слой, провод 0,25. Плоская катушка толщиной 1,5 - 2,0 мм, 200 - 250витков провод диаметром 0,18. Кольцо диаметром 40 мм провод 0,14 - 150 витков. Работает   металлодетектор нормально с катушкой диаметром 200 мм 100 витков провод 0,5. Схема металлодетектора:

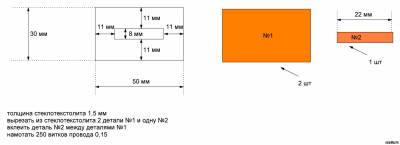

   Плоскую катушку  металлодетектора можно изготовить из очищеной от меди пластины стеклотекстолита. Интегральный стабилизатор 78L05 может быть заменён на аналогичный с выходным напряжением 5 вольт. Если не нужен ГУН, то резистор R16 нужно пересоединить на 12 ножку U1B - показано штриховой линией.


   Заменить транзисторы КТ3102 можно любыми маломощными кремниевыми, звуковой излучатель можно применить другой с сопротивлением звуковой катушки не менее 100 Ом, Светодиод любой сверхяркий. Конденсаторы C2 и C3 должны быть обязательно плёночными или другие но с нулевым ТКЕ, остальные конденсаторы могут быть любого типа. Регулятор - порог можно не устанавливать но с помощью его можно увеличить чувствительность а также уменьшить когда это необходимо. Чувствительность металлодетектора очень высокая, небольшое золотое кольцо начинает чувствовать с ручной регулировкой с 8-ми сантиметров.
