Схема и подключение диммера

   Электронные диммеры нашли свое применение в различных сферах электротехники. С помощью диммеров можно создать необычный световой дизайн вашей квартиры. Какие-то части квартиры будет освещаться ярко, другие затемнены. А микроконтроллеры в продвинутых диммерах позволяют не только регулировать яркость освещения, но и автоматически включать или выключать освещение, имитировать присутствие человека в доме, производить плавное отключение освещения, иметь пульт дистанционного управления. Различные схемы подключения таких регуляторов смотрите далее, а в конце будет практический пример для самостоятельной сборки диммера, по промышленной схеме.

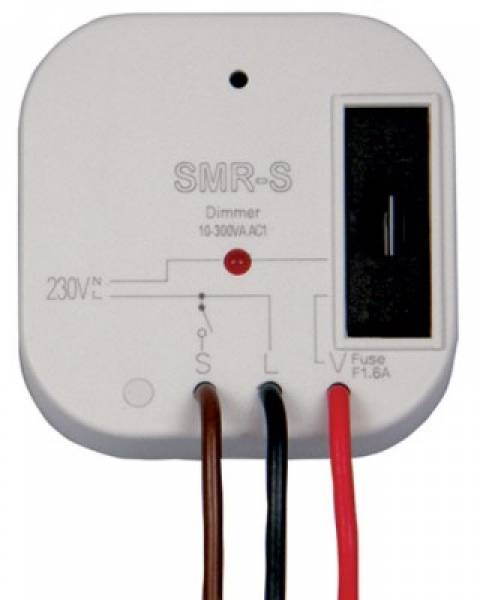

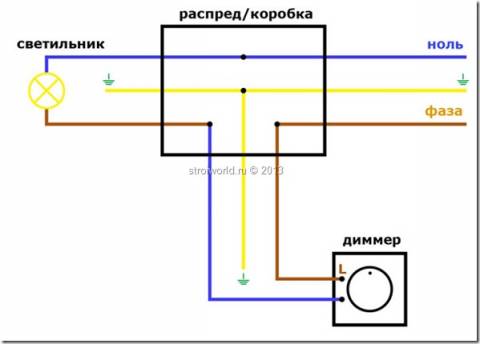

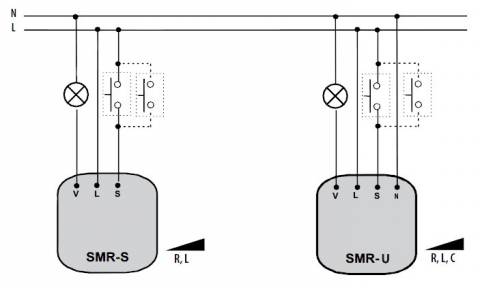

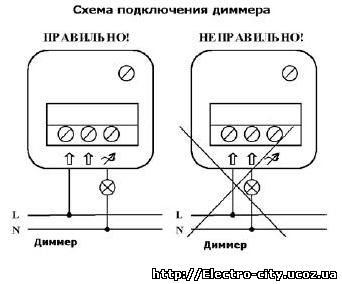

Схемы подключения диммеров

   Мощный симистор имеется в основе диммера, который большинство делают по этой простой схеме. Она не требует дополнительного питания, работает непосредственно с 220 В AC. Нижеуказанная схема предназначена для регулировки яркости освещения ламп накаливания, галогенных ламп и так далее, с мощностью нагрузки до 250 Вт.

Схема диммера на 220 вольт

Схема диммера на 220 вольт

Особенности схемы

  • Входное напряжение питания: 230 или 110 В переменного тока.
  • Мощность: 250 Вт.
  • Тиристорный фазоимпульсный контроль.
  • Потенциометр регулировки уровня мощности.
  • Размеры печатной платы 40 x 35 мм.

плата диммера на 220

Печатка диммера

   Конструкция состоит из симистора BT-136, резисторов и конденсатора. CN1 разъем предназначен для подключения нагрузки, CN2 - для подключения питания сети 220 В. Но если и поменяете местами - ничего страшного не случится, лампа с сетью всё равно подключена последовательно.

Схема и подключение диммера

   BT136-600 наиболее распространённый из симисторов, используемых в схемах фазового управления, где высокая чувствительность не требуется. Динистор DB3 работает как триггер, то есть диод с фиксированным опорным напряжением. Он может быть использован в сочетании с тиристором для упрощенного управления. Эта делать почти всегда стоит в электронном балласте энергосберегающих ламп. Можно её оттуда и выпаять, если есть такие уже неисправные.

   Данная конструкция используется в качестве светового диммера, для регулировки яркости и мощности ламп. Используя P1 можно плавно регулировать яркость лампы. По аналогичной схеме делают и регуляторы для электродвигателей, утюгов, инфракрасных нагревателей и других бытовых приборов на мощность до 2000 ватт. Правда в этом случае придётся снабдить симистор хорошим радиатором (10 х 10 см), так как без него предельная мощность раз в 10 меньше.
