Схема детектора аномалий

   Схема детектора аномалий предназначена для игры в сталкера. Она состоит из ОСНОВНОГО ПРИЕМНИКА, МАЯКА "А", МАЯКА "В", МАЯКА "С", ПРИЕМНИКА - ИНДИКАТОРА, ПРОГРАММАТОРА КОНТРОЛЛЕРОВ. За прошивками обращаться к автору по адресу blaze2006@ukr.net Чертежи печатных плат детектора качаем тут. Принципиальные схемы на рисунках ниже - клик для увеличения.

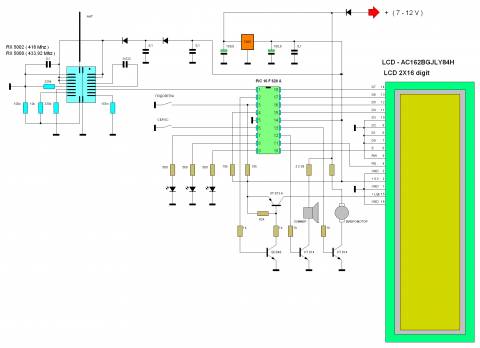

ПРИЕМНИК ДЕТЕКТОР

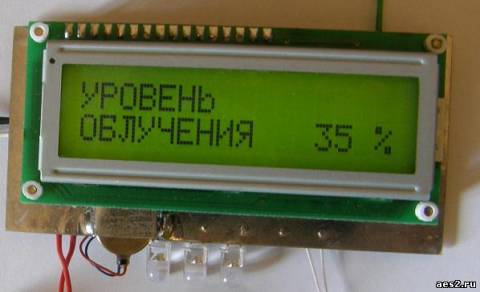

   Служит индикатором "жизни" игрока . Выполнен ввиде пейджера с дисплеем. При попадании в зону действия маяка "А" пищит и показывает на дисплее уровень облучения, который растет с каждой секундой нахождения в зоне действия маяка на 7%.

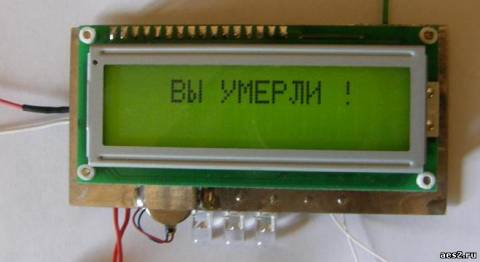

   Если уровень облучения достигнет 100%, на дисплее возникнет надпись "ВЫ УМЕРЛИ ".

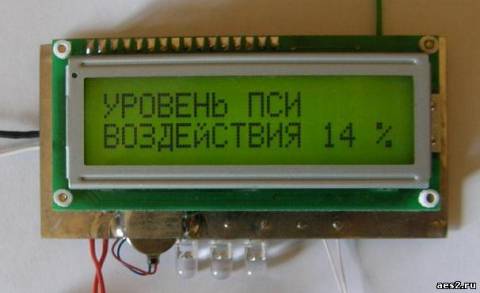

   Это будет сопровождаться длинным звуковым сигналом. При попадании в зону действия маяка "В" приемник пищит и показывает на дисплее уровень ПСИ ВОЗДЕЙСТВИЯ, который растет с каждой секундой нахождения в зоне действия маяка на 7%.

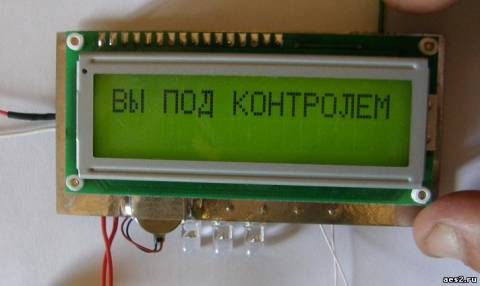

   Если уровень ПСИ ВОЗДЕЙСТВИЯ достигнет 100%, на дисплее возникнет надпись "ВЫ ПОД КОНТРОЛЕМ". Это будет сопровождаться длинным звуковым сигналом.

   Надпись "ВЫ ПОД КОНТРОЛЕМ " будет появляться всякий раз при попадании в зону маяка "В". При попадании в зону действия маяка "С" на приемнике сразу возникает надпись "ВЫ УМЕРЛИ". То есть маяк "С" "убивает" сразу.

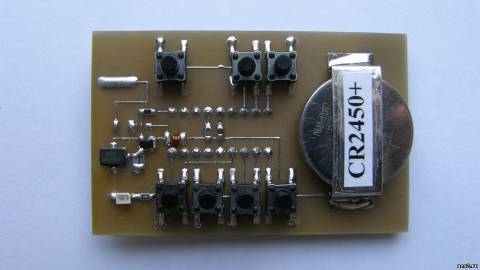

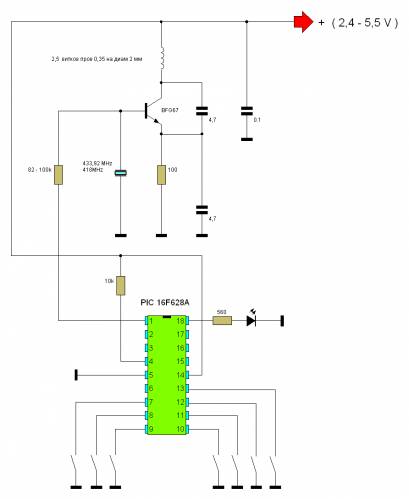

ПРОГРАММАТОР

   Устройство предназначенное для сброса приемника в исходное состояние по радиоканалу. Также программатором можно запрограммировать приемник, чтобы он не реагировал на сигнал любого из маячков на выбор.

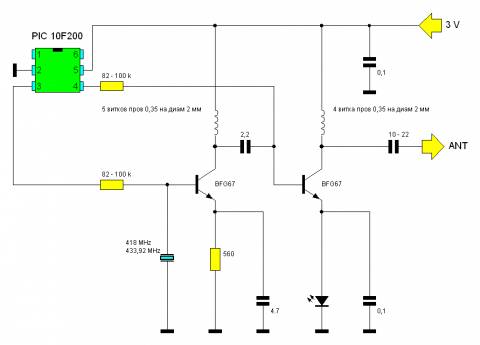

МАЯЧКИ - ПЕРЕДАТЧИКИ


   Миниатюрные радиопередатчики, излучающие радиосигнал 1 раз в секунду. Радиус действия такого устройства не более 70 метров. Время непрерывной работы - около недели от батарейки CR2032. Каждый из маяков излучает свой индивидуальный цифровой код. Во время передачи горит светодиод.

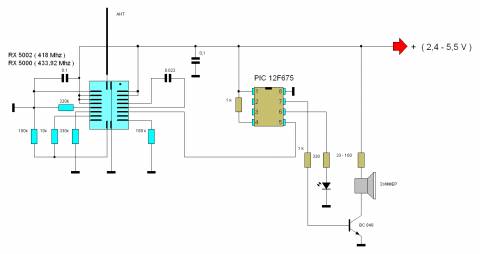

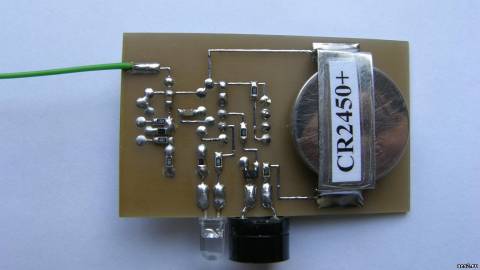

ПРИЕМНИК - ИНДИКАТОР ИЗЛУЧЕНИЙ


   Миниатюрное устройство служащее индикатором наличия любого из излучений. При попадании в зону любого из маяков пищит и мигает светодиодом. Это приспособление на местности удобно забросить на веревке вперед и убедиться в безопасности.
