Светодиодный фонарь своими руками

Светодиодный фонарь своими руками

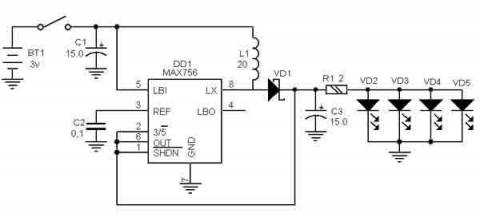

   Светодиодный фонарь выполнен навесным способом. В качестве опорных точек служат ножки микросхемы. Несколько пояснений к схеме: электролитические конденсаторы - танталовые. Они имеют низкое последовательное сопротивление, что несколько улучшает КПД. Диод Шоттки. Дроссели пришлось соединить два в параллель, т.к. не оказалось подходящего номинала. Вся схема светодиодного фонаря легко уместилась в пустом пространстве светоизлучающего узла.

   Выходное напряжение стабилизатора в данной схеме диодного фонаря равно 3 В. Кроме того, небольшой последовательный резистор улучшает линейность нагрузки и стабильность схемы. Связано это с тем, что диод имеет отрицательный ТКС, и при разогреве его прямое падение напряжения уменьшается, что приводит к резкому росту тока через диод, при питании его от источника напряжения. Разравнивать токи через параллельно включенные диоды не пришлось - различия яркости на глаз не наблюдалось. Тем более, что диоды были одного типа и взяты из одной коробки.

   Конструкция светоизлучателя. Светодиоды в схеме не запаяны намертво, а являются съемной частью конструкции. Это я решил сделать для того, чтобы не курочить фонарик, и при случае в него можно было бы вставить обычную лампочку. В результате долгих раздумий на предмет убиения двух зайцев родилась вот такая конструкция.

   Разбирается родная лампочка от этого же фонарика, во фланце с 4-х сторон делаются 4 пропила. 4 светодиода располагаются симметрично по кругу с некоторым растопыром для большего угла охвата. Плюсовые выводы припаиваются на цоколь возле пропилов, а минусовые вставляются изнутри в центральное отверстие цоколя, обрезаются и тоже пропаиваются. В результате получается такой вот фонарь, встающий на место обычной лампочки накаливания.

  Для тестирования светодиодного фонаря были взяты слабые батарейки, чтобы быстрее довести их до финиша и понять, на что способен новоиспеченный фонарь. Измерялось напряжение батарей, напряжение на нагрузке и ток через нагрузку. Прогон начинался с напряжения батареи 2.5 В, при котором светодиоды напрямую уже не горят. Стабилизация выходного напряжения продолжалась вплоть до снижения напряжения питания до 1.2 В. Ток нагрузки при этом составлял около 100 мА. Затем выходное напряжение начало плавно снижаться. Схема перешла в другой режим работы, при котором она уже не стабилизирует, а выдает на выход все, что может. В таком режиме она проработала до напряжения питания 0.5 В! Выходное напряжение при этом упало до 2.7 В, а ток со 100 мА до 8 мА. Диоды фонаря все еще горели, но их яркости хватало только на освещение замочной скважины в темном подъезде. После этого батарейки практически перестали разряжаться, т.к. схема перестала потреблять ток. Результат в пользу светодиодов.
