Самодельный программатор

Самодельный программатор

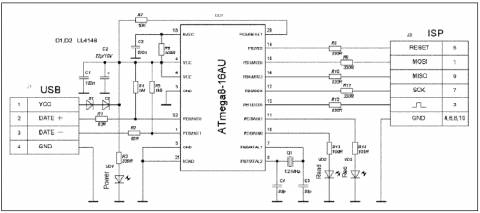

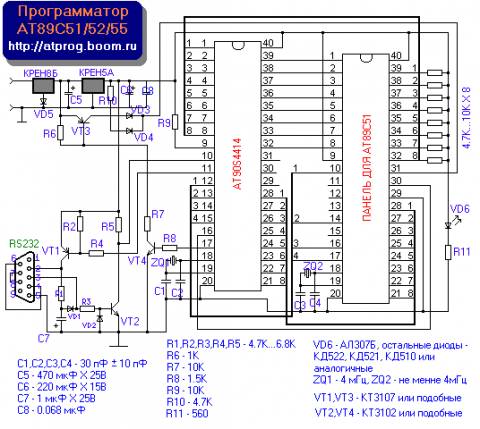

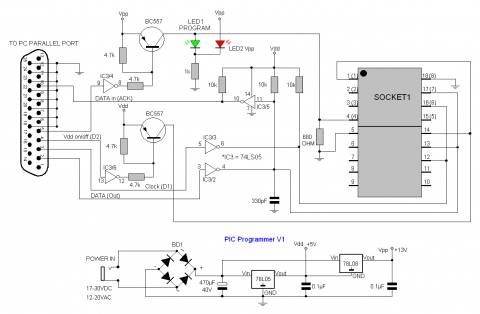

   Схема программатора проста и не вызовет вопросов при изготовлении предлагаю дальнейшую пошаговую инструкцию по пользованию прибором при прошивке микроконтроллера Atmega8 для изготовления металлоискателя ClonePI-W.1. Установка программы PonyProg. Скачиваем архив с программой и разархивируем его. Щелкаем на setup.exe. Произойдет обычная инсталляция. Из разархивированного материала копируем в эту папку, что позволяет русифицировать и модифицировать программу. Создаем в этой папке ярлык и размещаем его на Рабочем столе. Программа установлена.

   Подключаем программатор и запускаем программу. В меню Настройки выбираем "Калибровка" и производим ее. После этого, в меню Настройки, выбираем Настройка оборудования и выставляем Последовательный, COM1 и SI Prog API. Остальные окошечки-пустые. Жмем Проверка, ОК. На этом настройка закончена. Если она прошла успешно, значит все хорошо; если нет-ищем и устраняем ошибку в железе.

   Прошивка микроконтроллера. Вставляем контроллер в панельку. В окне вверху программы выбираем AVR Micro, в соседнем Atmega8. Теперь щелкаем Команды-Читать все. Пойдет чтение данных из микроконтроллера. По его окончании появится сообщение о его успешном завершении. Такое чтение, даже чистой микросхемы, позволяет лучше ''сдружить'' связку Компьютер-Программатор-Микроконтроллер и если все пройдет ОК, значит можно точно надеяться на успех. Теперь загружаем в программатор дамп самой прошивки. Файл-Открыть содержимое устройства из файла и проводником находим нужный нам файл дампа с расширением .hex. Открываем, его содержимое отразится в большом окне программы.

   Теперь важно правильно расставить конфигурационные биты контроллера. Посмотреть их можно на сайте разработчика ClonePI-W. Жмем на пиктограмму с замочком. В окошках расставляем галочки согласно требуемому. Жмем ОК. Теперь записываем программу в микроконтроллер. Команды-Записать все. Пошла запись, затем проверка. По окончании проверки появится табличка Запись выполнена. Если все прошло так как описано выше то вынимаем контроллер и ставим его в изготавливаемое устройство, подключаем питание и радуемся полученному результату. Напоследок еще пара советов. Питание для схемы программатора можно взять с USB порта компьютера или использовать для этих целей блок питания вашего ADSL модема, который на время программации контроллера можно отключить.
