Радиоприёмник на микросхеме TA8164P

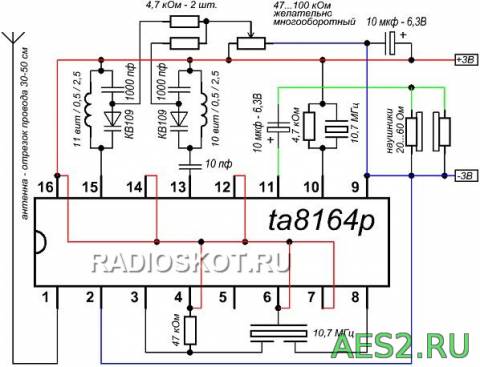

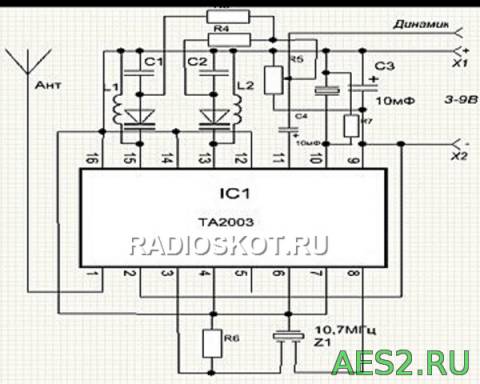

   Каждому радиолюбителю хочется собрать не только интересное в сборке электронное устройство, но и полезное в быту. Сегодня мы узнаем как сделать недорогой FM приёмник на микросхеме TA8164P. Микросхему TA8164P можно заменить на более дешевую TA2003, но качество приёма упадёт. Далее приведена схема приёмника:

TA8164P - схема включения

   В схеме нет переменного конденсатора для настройки частоты - он заменён на пару варикапов и переменное сопротивление. В данном приёмнике сопротивление нужно использовать переменное многооборотное, но в моём случае стоит подстроечный многооборотный резистор.

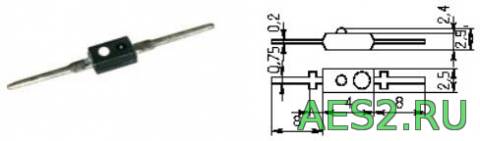

   Варикап КВ109 можно использовать с любым буквенным обозначением, я использовал КВ109А. Цоколевка варикапа - ножка со стороны маркировки является анодом, а ножка со стороны выпуклой метки – катодом:

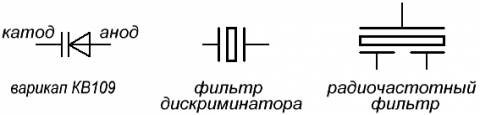

   Если внимательно посмотреть на схему – элементы с маркировкой 10,7 МГц, отличаются между собой количеством выводов. Элемент с двумя выводами можно назвать кварцевым резонатором, но его правельнее называть фильтром дескриминатора. Элемент с тремя выводами – радиочастотный фильтр.

   Катушка L1 мотается 11 витков проводом 0.5 мм, на полом каркасе диаметром 2.5 мм. L2 – 10 витков, проводом 0.5 мм, на том же каркасе.  Данный приёмник имеет низкую выходную мощность, которой хватает только на высокоомные наушники, по этому нужно использовать усилитель. Печатная плата для данного устройства очень проста, её можно нарисовать маркером.

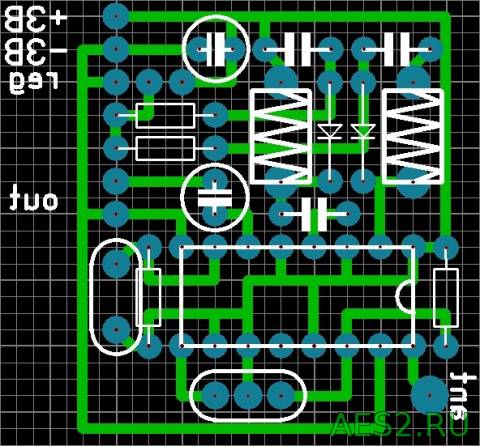

   Это печатная плата устройства, которую можно скачать тут. И, наконец, плата радиоприёмника в сборе:
