ПРОСТЕЙШАЯ СХЕМА ИБП

   На основ прошлых статьей был задуман импульсный блок питания, пожалуй самый простой из существующих на сегодня. Устройство обеспечивает достаточно большой выходной ток до 250 мА, этого вполне достаточно для зарядки мобильного телефона. Схема работает достаточно хорошо, во время работы не издает лишних шумов, перегрев тоже не наблюдался.


   Достоинства приведенной схемы

1) Простота сборки
2) Бесшумная и качественная работа
3) Возможность регулировки выходного напряжения
4) Малый вес и компактные размеры

   Транзистор MJE13007 - был выпаян из компьютерного блока питания, он приспособлен работать от высокого напряжения, тут он справляется очень хорошо.

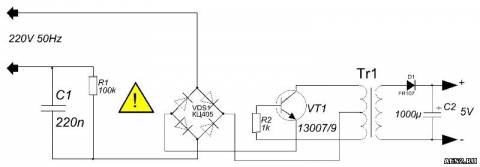

ПРОСТЕЙШАЯ СХЕМА ИБП

   Трансформатор намотан на ферритовом кольце, можно использовать также чашки буквально любого типа (марка феррита 2000НМ). Схема достаточно проста, первая часть не новая, взята с китайского светодиодного фонарика. Такие бестрансформаторные зарядки также используются в светодиодных лампах малой мощности. Основной недостаток конденсаторных схем - отсутствие гальванической развязки, следовательно, выходное напряжение опасное. И вот было решено задумать схему с гальванической развязкой, на основе этой. Транзистор можно установить на небольшой теплоотвод, хотя в процессе работы транзистор остается холодным. Сетевая обмотка трансформатора содержит 80 витков с отводом от середины, витки растянуты по всему кольцу равномерно (хотя с отклонениями тоже работает нормально). Провод для первичной обмотки использован с диаметром 0,4мм (0,3-0,7мм), вторичная обмотка планировалась на 5 вольт, содержит 9 витков провода с диаметром 0,7 мм (0,4-1мм). Для выпрямления можно использовать любые импульсные диоды с током 1 Ампер и более. Электролит на выходе может иметь емкость от 100 до 1000 мкФ. Такой зарядник обеспечивает выходное напряжение 5-8 вольт при токе до 250 мА, немного, но для зарядки мобильника в самый раз.
