Приставка-автомат для ЗУ

   Многие самодельные несложные зарядные устройства для автоаккумуляторов не имеют системы слежения за уровнем заряда АКБ, то есть заряжают его пока не отключишь. Поэтому рекомендуется дополнить такие ЗУ автоматом, включающим его при понижении напряжения на аккумуляторной батарее до минимума и отключающим после зарядки. Особенно это актуально при использовании батареи в качестве резервного питания. Данная схема включает аккумуляторную батарею на зарядку при понижении на ней напряжения до определенного уровня и отключает при достижении максимума. Максимальным напряжением для кислотных автомобильных аккумуляторов является величина 14,2...14,5 В, а минимально допустимое при разряде - 10,8 В. Минимум желательно ограничить для большей надежности величиной 11,5...12 В.

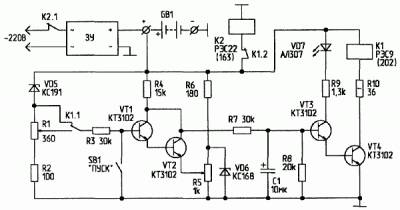

   Предлагаемая схема состоит из компаратора на транзисторах VT1, VT2 и ключа на VT3, VT4. После подключения батареи и включения сети нажимают кнопку SB1 "Пуск". Транзисторы VT1 и VT2 закрываются, открывая ключ VT3, VT4, включающий реле К1. Оно своими нормально замкнутыми контактами К1.2 отключает реле К2, нормально замкнутые контакты которого (К2.1), замыкаясь, подключают зарядное устройство (ЗУ) к сети. Такая сложная схема коммутаций используется по двум причинам: во-первых, обеспечивается развязка высоковольтной цепи от низковольтной; во-вторых, чтобы реле К2 включалось при максимальном напряжении аккумулятора и отключалось при минимальном, т.к. примененное реле РЭС22 имеет напряжение включения 12...12,5 В.

   Контакты К1.1 реле К1 переключаются в нижнее по схема положение. В процессе зарядки АБ напряжение на резисторах R1 и R2 возрастает, и при достижении на базе VT1 отпирающего напряжения, транзисторы VT1 и VT2 открываются, закрывая ключ VT3, VT4. Реле К1 отключается, включая К2. Нормально замкнутые контакты К2.1 размыкаются и обесточивают зарядное устройство. Контакты К1.1 переходят в верхнее по схеме положение. Теперь напряжение на базе составного транзистора VT1, VT2 определяется падением напряжения на резисторах R1 и R2. По мере разряда АБ напряжение на базе VT1 снижается, и в какой-то момент VT1, VT2 закрываются, открывая ключ VT3, VT4. Снова начинается цикл зарядки. Конденсатор С1 служит для устранения помех от дребезга контактов К1.1 в момент переключения.

   Регулировку устройства проводят без АБ и зарядного устройства. Необходим регулируемый источник постоянного напряжения с пределами регулировки 10...20 В. Его подключают к выводам схемы вместо GB1. Движок резистора R1 переводят в верхнее положение, а движок R5 - в нижнее. Напряжение источника устанавливают равным минимальному напряжению батареи (11,5...12 В). Перемещением движка R5 добиваются включения реле К1 и светодиода VD7. Затем, поднимая напряжение источника до 14,2...14,5 В, перемещением движка R1 достигают отключения К1 и светодиода. Изменяя напряжение источника в обе стороны, убеждаются, что включение устройства происходит при напряжении 11,5...12 В, а отключение - при 14,2...14,5 В.
