Преобразователь напряжения на ШИМ контроллере

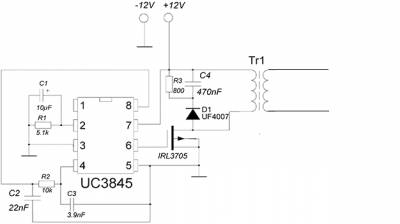

   Эта схема однотактного преобразователя на специализированной микросхеме. Микросхема - одноканальный ШИМ контроллер UC3845. Микросхема с таким подключением, обеспечивает на выходе прямоугольные импульсы с частотой порядка 65 кГц. Принципиальная схема преобразователя напряжения на ШИМ контроллере показана ниже.

   Величина выходного сигнала поступает на затвор полевого ключа. Величина сигнала достаточна для срабатывания полевого транзистора. Полевой транзистор может быть использован типа IRL2505, IRF3205, IRL3705, IRFZ44 или аналогичные. Транзистор обязательно устанавливают на теплоотвод, средних размеров (к примеру, теплоотвод из компьютерного блока питания).

Преобразователь напряжения на ШИМ контроллере - процесс изготовления

   Диод - использован из серии быстрых диодов, подобрать с током 2-3 ампер и более. Цепь резистора 800 ом и 0,47мФ - образует фильтр гашения обратного напряжения, схема работает и без этого фильтра, но полевик будет под большой угрозой.

Преобразователь напряжения на ШИМ контроллере - процесс изготовления 2

   В моем случае монтаж выполнен на макетной плате, поскольку не было времени на травление. В схеме можно использовать дроссель по питанию, но он может быть исключен из схемы, если конечно устройство предназначено для запитки от стабилизированных БП или аккумуляторов.

Преобразователь напряжения на ШИМ контроллере - процесс пайки

   Диапазон питающих напряжений от 9 до 18 вольт, оптимальное -14 вольт. Мощность такого преобразователя достаточно большая - 80 ватт, этого хватит для питания нескольких ламп сразу.

монтаж выполнен на макетной плате

   Трансформатор - намотан на кольце феррита, он был снят из отечественной автомагнитолы, в котором играл роль дросселя по питанию.

Преобразователь напряжения на контроллере - трансформатор

   Повышающая обмотка состоит из 300 витков, провод - 0,5-0,6 мм. Силовая обмотка намотана поверх вторичной, состоит всего из 5-и витков.

Преобразователь напряжения на контроллере

   В качестве её провода, использован многожильный провод в резиновой изоляции.

Преобразователь напряжения на ШИМ контроллере 12в

   Желательно для первичной обмотки использовать более толстый провод, или же мотать ее параллельно несколькими жилами.

Преобразователь напряжения самодельный

   В итоге получается достаточно мощный и компактный преобразователь напряжения, которым может быть использован в полевых устройствах, для питания ЛДС от автомобильного аккумулятора.
