Преобразователь напряжения 12 в 24 вольта

   Часто необходимо от обычной бортсети авто 12 вольт получить 24 или даже больше. Для этого имеется специализированная микросхема, которая позволяет инвертировать это напряжение в любое повышенное, вплоть до 36 вольт. LM2585 - это повышающий преобразователь напряжения для тех случаев, когда у вас есть 24 или 28 вольтовая схема, но вы хотите использовать для её питания стандартный автомобильный 12v источник.

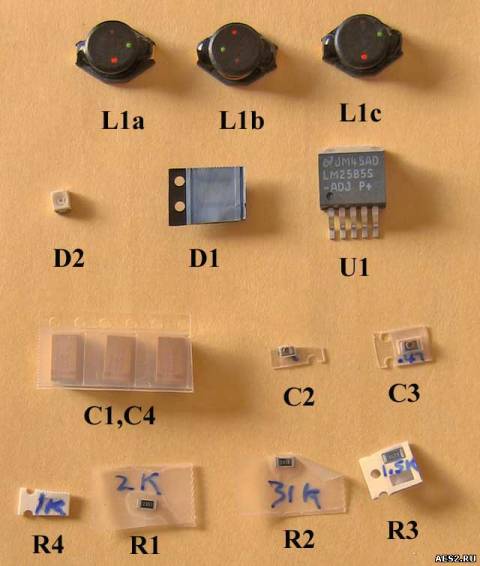

Преобразователь напряжения 12 в 24 вольта

   Схема строится на базе микросхемы LM2585, и использует энергию, запасенную в дросселе, чтобы повысить 12В до 24. Выходное напряжение можно изменять в некоторых пределах, регулируя отношение резистора.

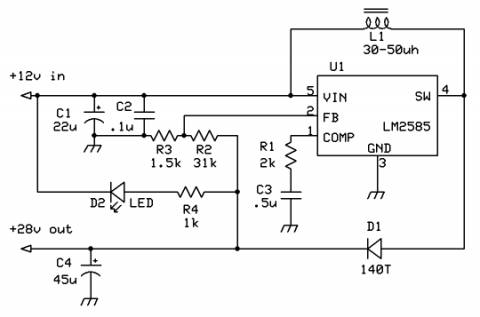

Принципиальная схема преобразователя 12-24

   Внутренний преобразователь данной микросхемы работает на частотах около 100 КГц, но не создает шума, если используются SMT-компоненты.

   Отметим три предостережения перед включением питания:

   1. Короткое замыкание на выходе будет сжечь элементы U1 и D1.

   2. Всегда используйте быстрые предохранители 2.5A на входе 12v.

   3. Поставьте обязатель LED (D2); это обеспечивает визуальную индикацию корректно работающего преобразователя, но, что более важно, он также обеспечивает минимальную нагрузку на выходе, предотвращая всплеск напряжения, когда нагрузка резко отключается.

самодельный преобразователь 12-24В

   Вот готовый самодельный преобразователь 12-24В, единственным незначительным изменением относительно схемы из даташита, стало добавление встроенного предохранителя для защиты U1 и D1 от случайного короткого замыкания на выходе.
