Преобразователь на TL494

   Это еще одна схема импульсного преобразователя напряжения на легендарной микросхеме TL494. Эта микросхема не новая, но до сих пор не имеет достойных замен в этой сфере. Микросхема из себя представляет двухканальный ШИМ контроллер высокой точности. Используя её, можно построить импульсные преобразователи на любой вкус. В нашем варианте рассмотрен импульсный преобразователь на 300 ватт. IR4426 - двойной драйвер, он заменяет маломощные транзисторы для усиления выходного сигнала микросхемы. В качестве полевых транзисторов использованы мощные Н-канальные МОСФЕТЫ серии IRF3205.

   Преобразователь можно использовать в самых разных целях - как преобразователь для самодельного автомобильного сабвуфера или преобразователь для получения сетевого напряжения. В случае 12-220 нужно учесть то, что частота данного преобразователя значительным образом отклоняется от сетевых 50Гц, поэтому данный преобразователь подойдет только для питания пассивных нагрузок - паяльник, лампа накаливания и этим подобные.

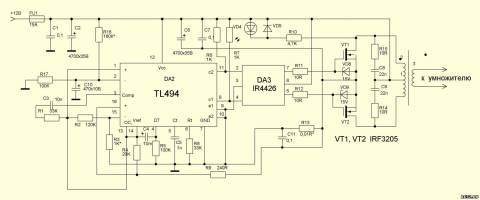

Преобразователь на микросхеме TL494

   Трансформатор: Может быть использован трансформатор от компьютерного блока питания, а лучше ферритовое кольцо. В обеих, случаях первичная обмотка содержит 10 витков с отводом от середины (5 витков в каждом плече). Сначала по всему каркасу мотается 5 витков, затем обмотку вскручивают и сверху каркаса делают отвод, затем продолжают намотку, спускаясь вниз. Вторичная обмотка мотается исходя из своих нужд. Ее мотаем с учетом 1 виток - 2-2,5 вольт.

Преобразователь на TL494

   Данный вариант преобразователя обладает высоким КПД. Диапазон питающих напряжений достаточно широкий, преобразователь начинает работать от 8 вольт и продолжает работоспособность, когда питающее напряжение в районах 16-19 вольт. Транзисторы необходимо установить на теплоотводы. Резисторы снабберов желательно взять по мощней - 1-2 ватт. Ток потребление без нагрузки не более 350мА. Форум...
