Преобразователь 12-24

   В бортовой сети обычных автомобилей имеется 12 вольт, соответственно и вся радиоаппаратура требует такого напряжения, но если возникает необходимость получить 19 (для зарядки ноутбука) 24 или даже большее значение, нужна специализированная микросхема, которая позволяет инвертировать напряжение 12В в любое повышенное, вплоть до 30 вольт. В прошлой статье мы изучили микросхему LM2585, а теперь рассмотрим аналогичную по функциям - повышающий преобразователь на uc3843.

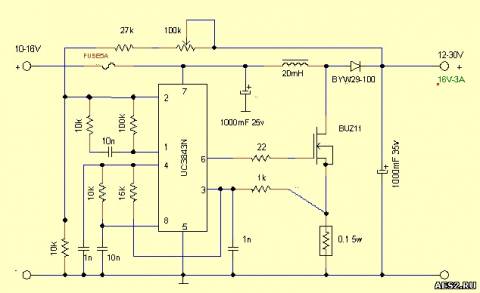

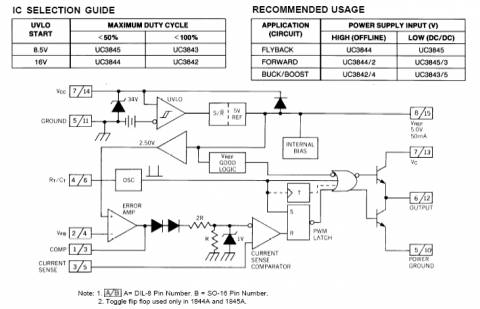

Преобразователь 12-24 - схема на uc3843

- Входное напряжение 10-16В
- Выходное напряжение 12-30В
- Максимальный ток нагрузки 3A

   Как видите, схема предельно проста. Единственный ответственный узел - это дроссель на ферритовом кольце. От качества его исполнения, а также точно подобранного значения индуктивности, зависит КПД всего преобразователя. Будет лучше перед его применением померять дроссель измерителем индуктивности.

померять дроссель измерителем индуктивности

   А на этой фотографии вы видите, что входное напряжение как и положено - 12,07 вольт, выходное после инвертора - 29,1 вольта. При сборке этого преобразователя не забудьте установить на транзистор BUZ11 небольшой радиатор.

Преобразователь 12-24 своими руками
