Преобразователь 12-220 Вольт 50 Гц

   Преобразователь напряжения - достаточно важный прибор в хозяйстве. Вы ждете важного письма по электронной почте - и вдруг выключили свет, срочно нужно погладить рубашку, хотите приготовить утренний завтрак, но тостер, кофейный аппарат и другие бытовые устройства не работают. Конечно, в 21-ом веке пробои в электросетях случаются не часто, но не все из нас живут в мегаполисах, где каждый дом имеет по несколько линий электропитания. В деревнях, частных домах, в дачных усадьбах возможны отключения электрической энергии - сильный ветер, монтажные работы, старая проводка и т.п..
Для избежание нежелательных последствий нужно иметь хотя бы маломощный преобразователь на пару сотен ватт, который сможет питать сетевые устройства в момент, когда вырубили электричество. Конечно, можно пойти в магазин и купить источник бесперебойного напряжения, но у него есть свои недостатки - малая емкость встроенного аккумулятора, достаточно высокая цена и достаточно сложный ремонт, если он вдруг сломается.

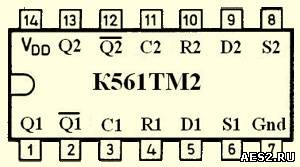

   Рассмотрим конструкцию преобразователя на микросхеме К561ТМ2. Она из себя представляет представляетдва двухступенчатых D-триггера.

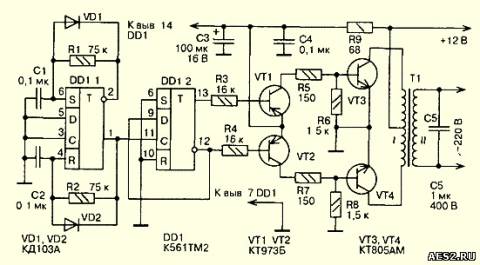

   Схема достаточно проста. Выходной сигнал усиливается драйвером на транзисторах средней мощности, вместо драйвера можно также использовать эмиттерный повторитель на маломощных транзисторах. Выходной каскад построен на более мощных транзисторах, именно от него и зависит мощность преобразователя в целом.

Преобразователь 12-220 Вольт 50 Гц - плата

   Транзисторы выходного каскада могут быть заменены на любые аналогичные транзисторы обратной проводимости. При замене на кт827 мощность преобразователя будет порядка 250 ватт. Биполярные транзисторы, можно заменить на полевые, без перемотки первичной обмотки трансформатора. В качестве трансформатора можно использовать любой сетевой трансформатор на 100 и более ватт.

Преобразователь 12-220 Вольт 50 Гц своими руками

   Для начала нужно разобрать трансформатор и снять все обмотки, оставляя только- сетевую. Позже мотаем две идентичные обмотки. Каждая из них содержит по 18 витков провода 1,5мм. Далее начало первой обмотки присоединяем к концу второй и делаем отвод, это будет средней точкой трансформатора. Для повышения мощности можно применить несколько пар оконечников.
