Полицейская мигалка

   Полицейская мигалка работает таким образом - каждая лампочка вспыхнет несколько раз, затем переключается. В итоге получаем нужный эффект. Такой стробоскоп можно собрать на разных схемах с применением мультивибратора, но ни одна из них не обеспечивает нужного эффекта или же эффект не стабильный. На зарубежных сайтах была найдена весьма интересная схема с применением таймера. Микросхема работает как генератор прямоугольных импульсов.

Схема полицейской мигалки

Схема полицейской мигалки

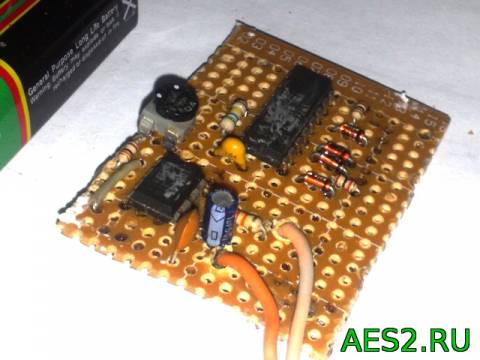

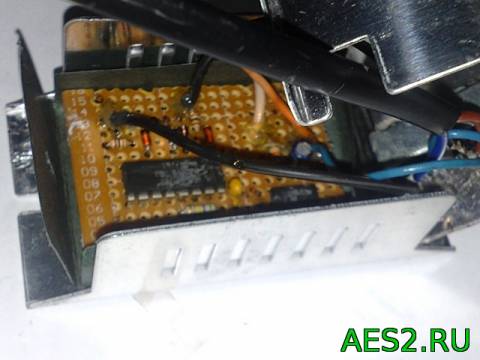

   В схеме также использован счетчик К561ИЕ8. Микросхема, представляет, из себя десятичный счетчик-делитель, то есть имеет 10 дешифрированных выходов. Она состоит из высокоскоростных счетчиков и дешифраторов. Работа счетчика, думаю, понятна всем, пояснять не буду. Для того, чтобы получить эффект мигалки, где каждый светодиод мигает по два раза, нужно использовать два близких выходов счетчика. При подаче сигнала на счетчик, на выходах поочередно образуются импульсы. Сначала импульс образуется на первом выходе, затем переключается на второй, третий и так до конца, потом процесс повторяется сначала.

   Частоту и интенсивность вспышек можно регулировать, если регулируется номиналом резистора между 6 и 7 выводами таймера. В выходном каскаде можно использовать практически любые транзисторы обратной проводимости, на нужный ток (в зависимости от ламп).

   Можно также настроить количество вспышек на каждую лампу (1-5 вспышек до переключения). Для этого просто добавляем диоды на выходы микросхемы. К примеру, допустим один канал это выводы 4 и 2, а второй соответственно 7 и 9, для тройной вспышки один канал, просто нужно выводы 1,3,5 (первый канал) и 6,8,0 (второй канал) диодами подключить друг к другу. Мощность подключенной нагрузки зависит от силовых ключей. Если планируется маломощный стробоскоп на светодиодах, то на выходе можно использовать маломощные КТ315, при более мощных нагрузках в качестве выходных ключей стоит использовать полевые транзисторы.

   Устройство имеет достаточно широкий диапазон входных напряжений, начинает работать от 4-х вольт, при этом частота вспышек не меняется в зависимости от номинала входного напряжения. Из схемы также можно исключить стабилизатор напряжения на 5 вольт, микросхема прекрасно работает от автомобильного аккумулятора. Если планируете использовать светодиоды, то не забудьте про ограничительные резисторы, а то будете наблюдать за помутнением кристалла светодиодов.
