Поиск биологически активных точек

   Врачи древнего Востока создали стройную теорию, из которой следует, что вся энергетическая система организма человека состоит из 12 парных и 2 непарных меридианов, которые объединяют особые точки активного воздействия - биологически активные точки. Биологически активные точки на теле имеют площадь до 0,5 мм^2 и внешне неотличимы от окружающей кожи. Но эксперименты показали, что в области точки резко снижено электрическое сопротивление. На принципе контроля величины сопротивления кожи основано много приборов, разработанных для поиска БАТ. При использовании этик приборов выяснилось, что воздействие на БАТ слабым электрическим током (постоянным или импульсным) нередко вызывает лечебный эффект. Главное, правильно определить нужную точку и подобрать необходимые параметры воздействующего тока. При появлении лазеров их стали внедрять в различные области человеческой деятельности, в том числе, и в медицину. Попробовали использовать лазеры для воздействия на биологически активные точки. B литературе появились данные o лечебном эффекте такого воздействия. Но вот информация o применении лазеров для поиска биологически активных точек пока отрывочна и противоречива. Принцип функционирования подобных устройств заключается в воздействии на тело узким лучом электромагнитного излучения c определенной длиной волны и интенсивностью и регистрации вторичного (отраженного) излучения. Предполагается, что отражательная способность кожи в местах расположения БАТ отличается от соседних участков. Здесь открывается обширное поле для экспериментов, тем более, что можно сравнивать результаты поиска БАТ приборами, измеряющими электропроводность кожи, и лазерной локации. Для практической реализации такого способа необходим мощный лазер, так как внешняя (фоновая) засветка снижает достоверность нахождения БАТ. Но тогда получается достаточно интенсивное излучение, которое может воздействовать на БАТ c непредсказуемыми последствиями. Поэтому при определении их местоположения необходимо применять только маломощные лазеры. Однако в таком случае интенсивность отраженного излучения лазера становится сравнимой c фоновой засветкой, зависящей от внешней освещенности и отражательной способности кожи в каждом конкретном месте. Для повышения достоверности регистрации отраженного излучения можно использовать его модуляцию. Структурная схема устройства, реализующего подобный способ, приведена ниже вместе с диаграммой его работы:

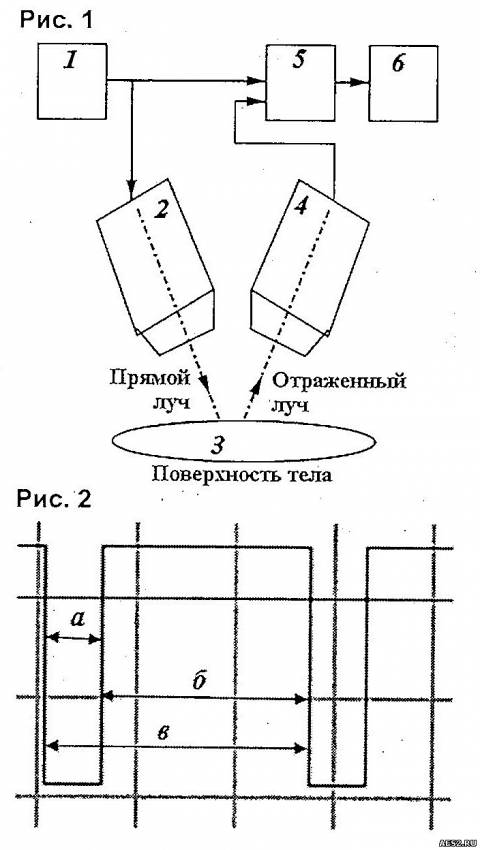

    Устройством управляет тактовый генератор 1 (рисунок 1), вырабатывающий последовательность прямоугольных импульсов c заданной скважностью (скважность — это отношение периода им-пульсов к их длительности, на рисунок 2 — отношение интервала «в» к интервалу «a»). Эти импульсы поступают на излучатель 2 (лазер) и одновременно на вход управления устройства выборки-хранения 5. B течение времени, a производится облучение поверхности кожи 3 лазером 2. B это же время происходит запоминание величины сигнала, поступившего c выхода фотоприемника 4, в устройстве выборки-хранения 5. По окончании импульса на длительность интервала б устройство выборки-хранения блокируется, и в нем (до следующего импульса) хранится амплитуда поступившего за время импульса сигнала, которая отображается индикатором 6. B фотоприемник поступает суммарный сигнал, состоящий из двух составляющих. Первая — это отраженное излучение лазера, a вторая — фоновая засветка. Регистрация отраженного излучения только во время импульса позволяет уменьшить помеху, обусловленную фоновой засветкой, и увеличить таким образом долю полезного сигнала. Изменяя частоту и скважность генерируемого сигнала, можно получить минимальную интенсивность интегрального лазерного облучения поверхности кожи при максимальной величине отраженного сигнала. На рисунке приведена схема лазерного устройства для поиска таких точек.

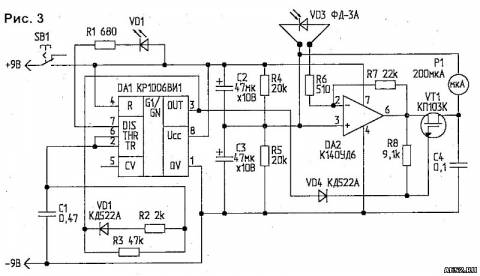

   Источником излучения служит лазерный диод 1DL10S-770 (VD1), длина волны излучения которого составляет 770...780 нм и мощность - 10 мВт. B качестве источников излучения можно использовать и другие маломощные лазерные диоды.

   Фотоприемником служит фотодиод ФДК-227 (VD3). Лазер VD1 подключен к мультивибратору на микросхеме таймера КР1006ВИ1 (DA1), вырабатывающему последовательность коротких отрицательных импульсов. Времязадающими элементами таймера являются конденсатор C1 и резисторы R2, R3. Одновременно импульсы c выхода таймера подаются на вход управления устройства выборки-хранения — затвор транзистора VT1. B течение импульса транзистор открыт, и на конденсаторе C4 фиксируется величина сигнала, поступающего c фотоприемника VD3 и усиленного усилителем на микросхеме К140УД6 (DА2). Индикатором служит измерительная головка Р1. Резисторы R4 и R5 создают начальное смещение ОМ, необходимое при однополярном питании, конденсаторы С2 и С3 устраняют помехи. Конструктивно прибор можно разместить в подходящем малогабаритном корпусе (например, футляре от зубной щетки). Лазерный диод и фотоприемник располагаются рядом. Стоит предусмотреть возможность их поворота друг относительно друга для установки максимальной амплитуды принятого сигнала. Для защиты от боковой засветки фотодиод нужно поместить в трубку, склеенную из светонепроницаемой бумаги, a лазер обернуть слоем фольги.

   Сделав такой прибор, вы можете самостоятельно искать биологически активные точки, а при достаточных знаниях в области медицины и электроники оказывать лечебное воздействие на свой организм.
