Подслушивающий жучок

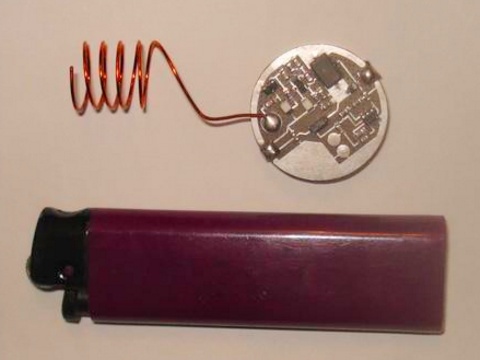

   Представляем достаточно простую и опробованную в работе схему подслушивающего мини-жука. Схема мини-жука содержит небольшое количество деталей, а для питания элементов схемы используются батарейки, которые применяются для электронных часов и имеют напряжение 1,50 В. Потребляемый схемой ток составляет приблизительно 2,5 мА, длительность работы миниатюрного мини-жука без замены батарей, составляет около 30 часов. Чувствительность мини-жука в прямой зависимости от окружающих условий - достигает 120-ти метров.

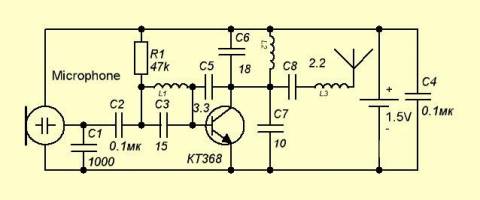

Схема миниатюрного мини-жука

   Управляющий генератор собирается на транзисторе КТ-368, его основной режим работы можно задать установленным резистором R1, сопротивлением - 47 к. Требуемая частота устанавливается контуром, который установлен в цепи транзистора КТ-368. Этот контур имеет электронную-катушку - L1 и конденсатор С3, емкостью-15 пф и ёмкость цепи база-эмитер, в эту цепь подключён контур, выполненный из L2 и двух конд. С6 - С7. Конденсатор С5, емкостью-3,3 пф даёт возможность устанавливать степень генерирования управляющего генератора. Напряжение управления, устанавливается к базе КТ-368. Меняя значение смещения на участке база-эмиттер происходит и изменение ёмкости на этом участке.

   Изменение данной ёмкости провоцирует смену частоты контура, это ведёт к возникновению частотной модуляции. Применяя микрофон, который работает с усилителем. Использовать можно такие микрофоны, как: МЭК-3 или М1-Б3 , значений получаемого сигнала, которые поступают с микрофона, вполне хватает для появления смещения частоты. Установленный конденсатор С1, емкостью-1000 пф выполняет электрофильтрацию этой частоты и предотвращает возникновение обратной связи и помех. В антенну сигнал попадает посредством установленного конденсатора С8, емкостью-2.2 пф, такой небольшой номинал ёмкости подобран специально для снижения действия антенны на работу генератора. Антенна подслушивающего мини-жука выполнена из провода, который имеет длину от 55-ти до 120 сантиметров. Приёмник - любой, диапазона FM.
