Подслушивающее устройство из телефона

   Предупреждение: Описанное ниже устройство можно использовать в игровых и образовательных целях, его недопустимо использовать для вмешательства в частную жизнь посторонних людей и сбора конфиденциальной информации. Несоблюдение этого правила может повлечь уголовную ответственность.

   В Интернете опубликовано огромное количество конструкций всевозможных радиомикрофонов. Но, как правило, такие конструкции требуют сложной настройки, без которой они либо не работают вовсе, либо работают неудовлетворительно, к тому, же дальность передачи большинства жучков исчисляется десятками метров. Перечисленных выше недостатков лишен жучок, созданный на основе сотового телефона. В качестве основы конструкции использован сотовый телефон Philips xenium 9a9h. При переделке сотового телефона необходимо, что бы сигнал вызова каким-либо образом формировал сигнал нажатия кнопки приема вызова. Например, это можно попытаться реализовать с помощью оптопары.

   В моей конструкции использовано миниатюрное замыкающее герконовое электромагнитное реле РГК49 с рабочим напряжением 3 В (подробную информацию о нем можно посмотреть в справочнике).

герконовое реле РГК49

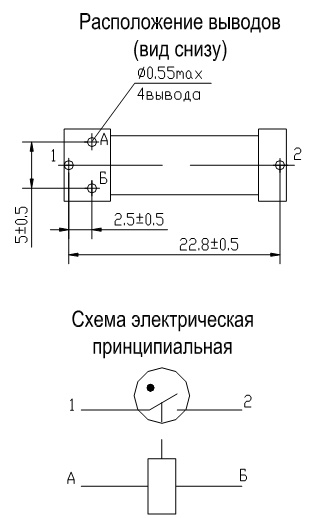

геркон РГК49

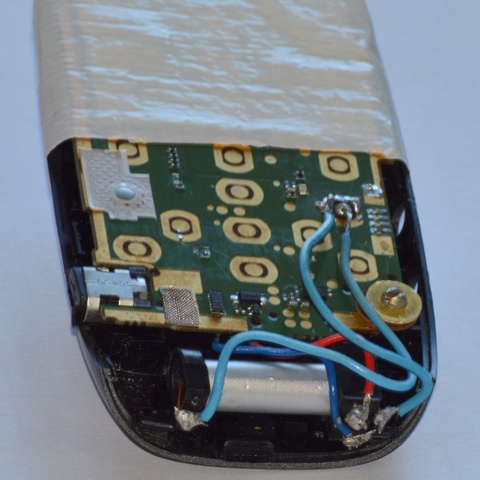

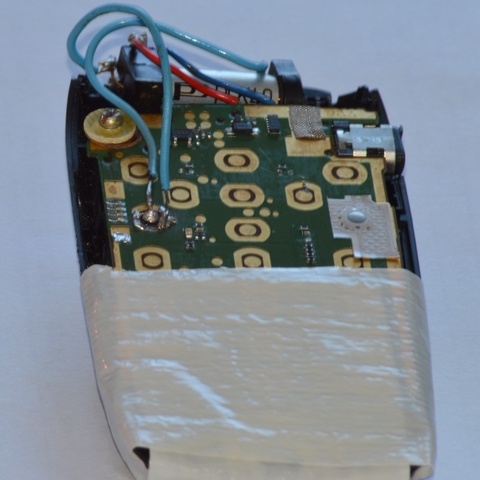

   Обмотка реле подключена к контактам вибромоторчика. Контакты геркона припаяны к кнопке принятия вызова.

   При вызове на контакты вибромоторчика подается напряжение около 3В, реле срабатывает, и кнопка вызова замыкается. Важной характеристикой любого жучка является время автономной работы от аккумулятора. Для уменьшения энергопотребления у телефона был отключен экран, а также убраны все светодиоды подсветки клавиатуры, кроме одного, который служит индикатором включения устройства. С целью уменьшения размеров устройства была убрана половина корпуса, в которой находился экран и удалена клавиатура, кроме кнопки включения.

   Теоретически подобное устройство может быть активировано из любой точки мира, а если подключить его к электросети (в простейшем случае для этого подойдет штатное зарядное устройство), то устройство может работать неограниченно долго. Спасибо за внимание. С вами был Denev.
