ПН на таймере 555

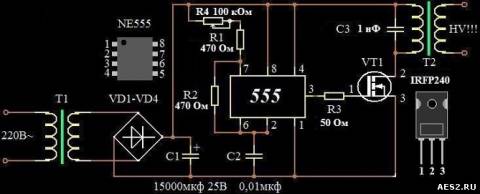

   Еще один вариант схемы однотактного преобразователя с применением таймера 555 серии. Схема данного высоковольтного преобразователя напряжения довольно несложная, как в работе, так и в изготовлении.

   Собрать такой преобразователь по силам даже новичкам. Для питания схемы нужно иметь напряжение 7,2-12 вольт (больше не стоит, поскольку таймер долго не выдержит и будет сильно перегружен). Следует учесть, что схема ПН потребляет немалый ток, поэтому нуже довольно мощный источник питания (мощность подобрать в районе 30-60 ватт). Если питаете электросхему от сетевого блока питания, то не забудьте ставить сглаживающий конденсатор после диодного выпрямителя. Емкость конденсатора подберите побольше (от него зависит качество подаваемого тока, а вместе с ним и вся работа схемы).

ПН на таймере 555 - конструкция

   Компоненты схемы ПН. О таймере говорить не будем, обычный интегральный таймер 555 серии, подключенный по схеме генератора прямоугольных импульсов. Полевики нужны мощные, можно подобрать из серии IRFP250, 260 или 240 тем более нагрев не такой интенсивный.

   Трансформатор желательно использовать готовый, от строчной развертки отечественных телевизоров. Первичная обмотка содержит 5-8 витков. Провод для обмотки можно использовать с диаметром 0,6-1,5 мм, удобно также мотать несколькими жилами более тонкого провода. Эта обмотка мотается на свободной половине строчного трансформатора. Перед намоткой нужно изолировать сердечник. Для изоляции можно использовать картон, скотч изоляционную ленту и так далее.

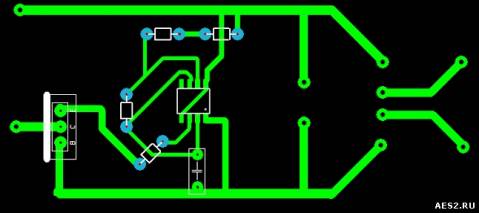

    Печатную плату можно уменьшить, в нашем случае она достаточно большая, поскольку устройство собиралось только для демонстрационной цели. Схема начинает работать после первого включения и не нуждается в дополнительной наладке. Данный преобразователь может использоваться для самодельных высоковольтных устройств. Отличный вариант для ионизаторов воздуха, маломощных трансформаторов Тесла и т.п. Мощность такой установки может доходить до 70 ватт, зависит от мощности источника питания и используемого полевого ключа. Желательно питать эл.схему от аккумуляторов, так работает намного стабильней. Полевой транзистор будет перегреваться, поэтому ему обязательно нужен большой теплоотвод.
