Изготовление лазера

Изготовление лазера

   Лазерный диод монтируется на алюминиевой пластине толщиной 2 мм, диаметром под внутренний диаметр резьбы накручиваемой части фонарика. Для монтажа Лазерного диода в пластине сверлится отверстие диаметром на 0.1 мм больше, чем диаметр Лазерного диода. Лазерный диод крепится к пластине либо хомутом сзади, либо просто тремя винтиками М2. Под эти винтики режется резьба в алюминиевой пластине. Краями головки эти винты прижимают Лазерный диод к пластине. Далее, используя интеллект и изобретательность инженера, слегка модифицируем фонарик и все завинчиваем, чтобы обеспечить хорошую теплопередачу между алюминиевой пластиной и корпусом фонарика. Размещаем стабилизатор и батарейки в штатной батарейной кассете.

   Микросхема преобразователя питания лазера миниатюрная, паять низковольтным паяльником с тонким заземленным жалом, желательно низкотемпературным припоем, дабы не перегреть.

2. Дроссель L - любой с ферритовым сердечником диаметром 4-5 мм, длина 8-10 мм, обмотка 12-15 витков эмалироваyным проводом диаметра 0.5 мм.
3. Батареи - две любые (ААА, АА и прочие 1.5 В), можно аккумуляторы. Чем больше емкость, тем дольше будут работать.
4. Конденсаторы электролитические - SMD танталовые, 6,3V.
5. Диод D1 - любой SMD диод Шоттки с прямым током не менее 1 А
6. Конденсаторы керамические - SMD
7. Резисторы - SMD
8. Переменный резистор - SMD

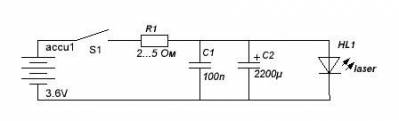

  Конденсатор 100nF, который на схеме показан рядом с лазерным диодом паяется прямо ему на выводы. Пайка к выводам диода делается низкотемпературным припоем. Монтаж осуществляется на стеклотекстолитовой двусторонней плате с вытравленными на одной стороне проводниками под монтаж элементов. Другая сторона - корпусной проводник. Можно собрать схему навесным объемным монтажом, но эта конструкция потребует заливки эпоксидным компаундом, иначе не обеспечить механическую прочность.

  Ток лазерного диода можно контролировать, не разрывая цепь, а замеряя напряжение на резисторе 1 Ом 0.5 Вт. Формула расчета: I=U/R , где R = 1 Ом, поэтому I=U, т.е., если напряжение на резисторе равно 0.25 В, то ток через резистор 0.25 А = 250 мА. Точность замера зависит от точности сопротивления резистора и точности измерительного прибора. Погрешность при применении стандартных компонентов составляет обычно 10%.

   Лучше всего предварительное тестирование и подгонку параметров собранной схемы лазера вести не на лазерном диоде, а на соединенных последовательно трех выпрямительных диодах типа КД105. Когда все будет настроено, ток через эти диоды уменьшаем наполовину. Выключаем схему. Подпаиваем лазерный диод. Включаем все и переменным резистором устанавливаем ток через лазерный диод 200-250 мА. Если диод выдран из привода, ток можно увеличить до 300 мА - мощность луча будет существенно больше.
