Мобильный жучок

   Доброго всем дня. Сразу предупреждаю - мы сегодня поговорим про очень сложное устройство! Итак, начинаем статью которую решил посвятить людям, которые очень устали от плохих параметров самодельных радиожучков. В этой статье расскажу, как можно в домашних условиях сделать жучок на основе мобильной связи. Скажите, какая самая большая дистанция самопального радиожучка, километр? может два? Даже жук на 5 километров не всегда удовлетворяет нас, хотя конструкция таких дальнобойных жучков очень сложная, настройка конденсаторов, контуров, подавление гармоники и прочие головные боли, настоящие жукоделы поймут меня, радиожучки спаять очень легко но точная настройка может длится часами, днями и даже неделями! В конце концов может закончиться терпение и жучок полетит в окно, ведь каждый с этим сталкивался. Конструкцию, которую предлагаю, сделать сложно, но труд не в пустую, уверяю вас! Такой модуль можно приобрести и на рынке за 5000 рублей (иногда и больше), но даже готовое устройство не очень компактное. Так что устраивайтесь поудобнее и поехали! Мобильный жучок выполнен на основе модуля sim300dz. Все резисторы и конденсаторы в устройстве, за исключением C2, имеют типоразмер 1206. С2 имеет типоразмер 7343. Если вы используете демонстрационную версию прошивки, то вам нужно использовать контролер PIC16F628A в soic корпусе.


- Модуль GSM SIM300DZ. Контролер - демо-версия PIC16F628A, FULL-версия – PIC16F648A. Simreader – Sim0424

- Конденсаторы: C1- 0.1 mk; C2- 100mk; C4- 33p; C5- 33p.

- Резисторы: R1- 300; R2-68; R3- 10k; R4- 10k.

- Диоды: VD1 и VD3 – любые смд которые подходят по размеру, VD-2 подойдет любой.

- Микрофон – любой электретный (например от китайского магнитофона), желательно подбирать с большой чувствительностью.

- USB разъем использован стандартный.


   Печатная плата выполняется на 2-х стороннем текстолите, толщина текстолита 1мм. Размеры печатной платы в миллиметрах. Привожу уже готовые чертежи печатной платы, их не нужно изменять или переделывать.


   Поговорим про монтаж печатной платы, которая является достаточно сложной частью работы по созданию мобильного жучка. После того, как плата протравлена, а отверстия просверлены, надо залудить все проводники - эта операция спасет жучок и все дорожки от корозии. После процесса залуживания нужно тщательно промыть всю плату ацетоном или бензином. Остатки флюса могут привести к нарушения работы устройства. Эта стадия очень важна и от хорошего промывания зависит очень многое! Остатки между дорожками могут работать в схеме в качестве резисторов и этим возможно нарушение работы девайса, и что самое плохое - девайс может вообще не работать!

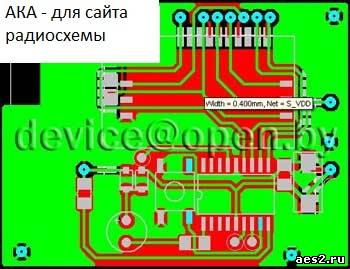

Мобильный жучок - плата печатная

   Второй шаг - пайка переходных отверстий. В качестве материала для этого процесса желательно использовать выводы от ДИП резисторов мощностью 0,125-0,25Вт. Не делайте больших капель, особенно когда над переходом расположена деталь. Потом лучше всего начать припаивать детали на нижнем слое платы. Начинать надо с микроконтроллера. Он не боится статики и нагрева, так что паяйте смело! И от центра продвигайтесь к краям. В последнюю очередь припаяйте держатель сим-карточки.

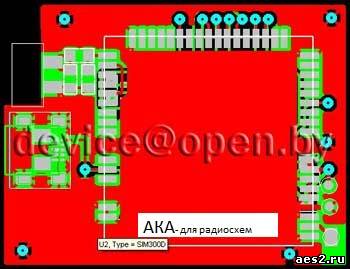

Мобильный жучок - микросхемы

   После завершения нижнего слоя, приступайте к верхнему. Сначала припаяйте SIM300DZ, а потом смд детали и в конце микрофон.

Мобильный жучок самодельный

   Программирование контроллера. Если вы используете демонстрационную прошивку, то вам надо сначала прошить контроллер прошивкой приведенной ниже. Полная прошивка распространяется уже прошитая в микроконтроллер. Если у Вас нету опыта в деле прошивания контролеров но вы собрали программатор самостоятельно, то не рискуйте, прошивая внутрисхемно. Для прошивки обратитесь к профессионалам, не выкручивайтесь сами иначе вся работа будет впустую.

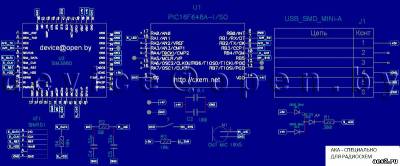

Мобильный жучок 3

   Программирование сим-карты. Устройство отвечает только своему хозяину. Чтобы прописать его номер в международном формате (+7905……….) Вам надо записать на сим-карту его номер под имеем Ph1. Обязательно отмените ввод пин-кода. Программирование осуществляется с помощью мобильного телефона. Будьте внимательны – некоторые телефоны дописывают индексы к имени, это приведет к сбою работы. Например, так делают Sony Ericson, самый надежный вариант использовать мобильный телефон фирмы нокия! Продолжение статьи
