Миниатюрный самодельный блок питания

   Очень маленький блок питания размером всего с пачку сигарет можно собрать с применением современных импортных комплектующих. Входное напряжение 24 В. Выходное напряжение регулируется в достаточно широких, для большинства целей, пределах. Диапазон напряжения 0-24 В, а ток защиты можно изменять от 0 до 3 A. Для удобства понимания сути работы схемы, она разделена на отдельные модули.

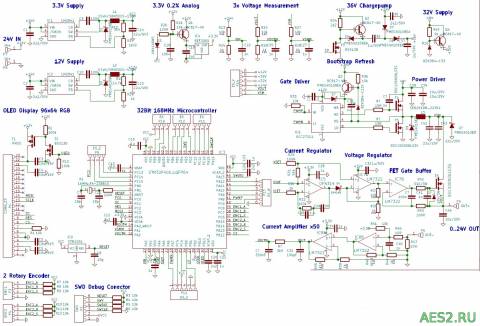

Схема миниатюрного цифрового источника питания

   Цифровая схемотехника, с импульсными микросхемами и инверторами, снижает потери мощности. Это позволяет разработать действительно очень компактный дизайн БП. Напряжение и значение тока отображаются на цветном OLED-дисплее. Скачать прошивку и все остальные файлы проекта можно тут.

Миниатюрный самодельный блок питания цифровой

   Вся конструкция уместилась в небольшую алюминиевую коробочку размерами 100х60х20 миллиметров. В общем это действительно один из самых миниатюрных регулируемых БП, что нам удавалось собрать.

Миниатюрный блок питания
