Литий-фосфатные аккумуляторы

   Литий-фосфатные аккумуляторы на сегодняшний день являются наиболее преспективными и передовыми АКБ. И хотя традиционные свинцовые аккумуляторы дешевле, они обладают по сравнению с ними существенными недостатками: большой вес, длительное время заряда, малое количество циклов заряд-разряд, негативное отношение к полному разряду.

   Сегодня именно такие батареи обеспечивают наивысшую энергетическую плотность, то есть позволяют хранить больше всего энергии на единицу массы. Для сравнения: устаревший никель-кадмиевый аккумулятор (NiCd) обладает энергетической плотностью приблизительно в 40 Вт·ч/кг, тогда как в литий-ионном (Li-Ion) данный показатель может составлять от 100 до 245 Вт·ч/кг. К тому же последний не страдает от «эффекта памяти», то есть не теряет свою емкость, если был заряжен после неполной разряженности. Но при этом ячейки литий-ионных аккумуляторов обеспечивают всего лишь около 1000 циклов зарядки/разрядки, после чего их емкость снижается на 20–50%. У литий-фосфатных аккумуляторов тоже есть недостатки, и самый главный из них — цена.

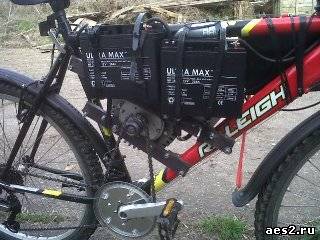

   Для примера возьмем батарею 36В 9Ач. Стоимость такого свинцового аккумулятора вместе с зарядным устройством около 100$, тогда как на LiFePo4 36в 10Ач цена начинается с 200$. Литий-фосфатные аккумуляторы лучшего качества в комплекте с мощным зарядным устройством могут обойтись в 1000$ и более.

   Разница стоимости в разы, компенсируется лучшими характеристиками LiFePo4. Кроме удвоенного веса (свинцовый 36В 9Ач — 8 кг, литий-фосфат 36в 10Ач — 4 кг) и всех вышеперечисленных недостатков, владельцы электровелосипедов, испытавшие оба вида батарей, говорят о вдвое меньшем пробеге при использовании свинцовых аккумуляторов. Также литий-фосфатные аккумуляторы, в зависимости от качества изготовления, выдерживают от 1000 до 2000 циклов заряд-разряд. Когда мы говорим о характеристике цикл заряд-разряд, то имеется ввиду полный 100% разряд. Необходимо понимать что и после 2000 циклов батарея продолжит работать, но емкость ее уменьшится. Подробнее об этом можно узнать в спецификации элемента.

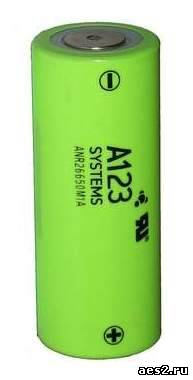

   Литий-фосфатный аккумулятор состоит из элементов с напряжением 3,65 вольта. Для 24в батареи необходимо последовательно соединить 8 штук, 36в — 12 штук, 48в — 16 штук. Для контроля заряда, разряда и балансировки элементов в LiFePo4 аккумуляторах используется специальная электронная схема. Также она защищает от короткого замыкания и превышения тока разряда батареи. Обойтись без неё можно, если ваше зарядное устройство само осуществляет контроль заряда. Но при нарушении режима эксплуатации батареи это чревато быстрым выходом ее из строя.
