Линейный вход-выход

   На стандартный линейный вход (AUX-In) передается аналоговый звук с FM или TV-тюнера, CD-привода, МП3 плеера или мобильного телефона. В этом случае сам магнитофон работает как училитель звука, а источником является не кассета или диск, а подключенное устройство. Линейный выход - это гнездо, откуда снимается слабый звук для его последующего усиления.

   Даже старая автомагнитола, магнитофон или музыкальный центр могут работать усилителем, если на их вход подать такой сигнал. А если у него отсутствует линейный вход для слабых внешних источников - его можно вывести самому.

   Мы не будем рассматривать случаи, когда Line-OUT уже предусмотрен на плате устройства. Тогда просто впаиваются провода или недостающие компоненты (обычно пару резисторов и конденсаторов). Рассмотрим тот вариант, когда возможность подключения МП3 плеера к магнитофону даже не планировалась.

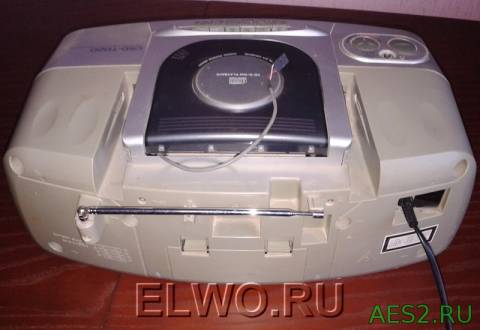

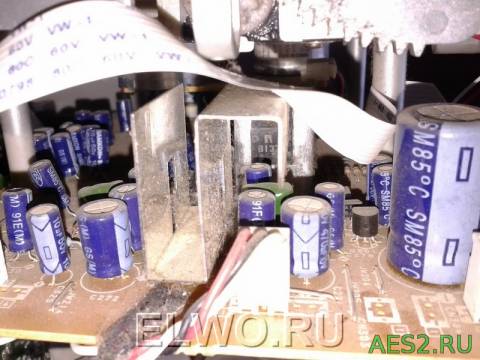

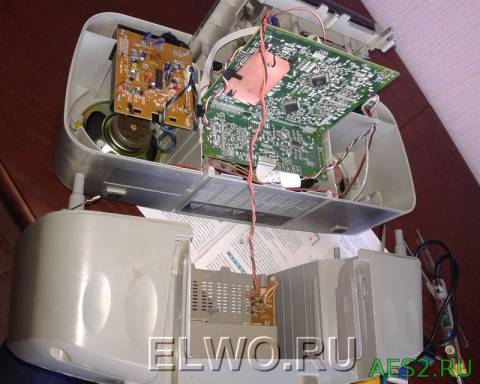

   Проще всего подключиться к регулятору громкости, но так как современные магнитолы имеют кнопочное управление уровнем звука - можно подавать сигналы сразу на вход усилителя. Остаётся разобрать устройство и найти у него усилитель мощности звука. Чаще всего это небольшая микросхема с радиатором. В нашем случае, при доработке магнитолы Айва, это будет впаянная прямо на плату микросхема с радиатором над ней.

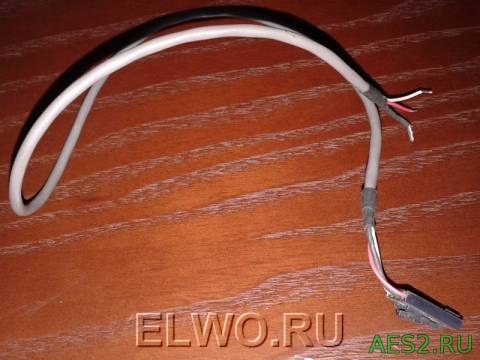

   Марка микросхемы неизвестна, поэтому если вам лень искать схему, чтоб понять где у микросхемы входы звука, можно просто аккуратно ткнуть отвёрткой по-очереди на все. Там где загудит - это и будут линейные входы. Ищем правый и левый канал. К ним припаиваем экранированный звуковой кабель.

   Ещё лучше линейные выходы подпаять к оконечным разделительным конденсаторам, стоящим перед микросхемой усилителя. Так будет безопаснее для микросхемы, на случай если на вход пойдёт постоянный ток или их коротнут на массу либо плюс питания.

   Не пытайтесь подавать звук с плеера на головку воспроизведения кассетной магнитолы. В усилителе воспроизведения применена частотная коррекция и АЧХ его очень не равномерная. С подъемом по низким и пиком на 10 кГц. Для магнитной головки так и надо: для компенсации падения отдачи на низких частотах, что для линейного входа не приемлимо. Так что врезаться надо после усилителя воспроизведения и до оконечных усилителей.
