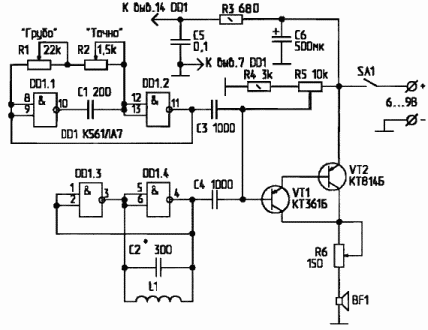

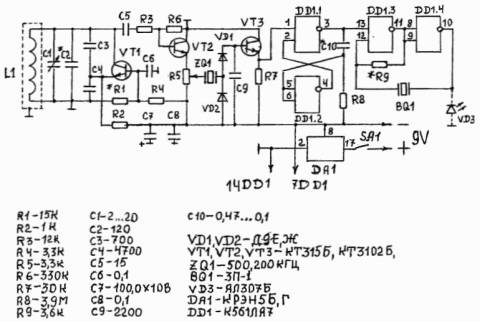

Как сделать металлоискатель

Как сделать металлоискатель

  К недостаткам этого самодельного металлоискателя можно отнести повышенное токопотребление - впрочем это недостаток практически всех импульсников, и нестабильность при работе в районах засоренных индустриальным мусором. Так как сборка любого радиоэлектронного устройства начинается с поиска радиоэлементов, на их подборе и предлагаю заострить свое внимание - исходя из моей личной практики. Даташиты на основные элементы металлоискателя скачать здесь.

   Как в аналоговой так и в цифровой частях прибора имеются редкораспространенные детали которым, в процессе модернизаций и усовершенствований многими самодельщиками, подобрана замена. Например многим, если не большинству, недоступна микросхема ключей ADG444 от фирмы Maxim, но ее конечно же можно заменить отечественным аналогом КР590КН5, а если и такой не достать - подойдет и КР590КН2, только нужно учесть цоколевку.

   Транзистор выходного каскада должен быть обязательно в металлокорпусе, то же касается и резисторов R1 и R3 - оба элемента с мощностью рассеивания не менее 0,5 Вт. Многие жалуются на то, что не могут достать нужный микроконтроллер. Продавцы предлагают нечто похожее, так как существует множество фирм, которые штампуют один и тот же процессор но по разному его маркируют.

   Что же касается поискового элемента, то рекомендуемая для многих импульсников корзиночная катушка дает на этом приборе прирост глубины обнаружения всего лишь на 1-2 см, по сравнению с обыкновенной катушкой в виде кольца.  Единственный нюанс - мотать катушку лучше проводом диаметром от 0,5 до 1 мм,что связано с процессами затухания импульсного сигнала, нагрузочной способностью выхода прибора и т.д. Изготовление катушки начать нужно с изготовления шаблона для намотки, материалом для которого может послужить ДВП, фанера, оргстекло, пластик и т.д.
