Измеритель напряжения, тока и мощности

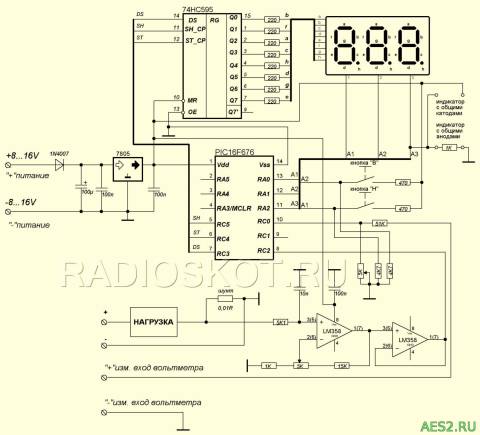

   Часто радиолюбители оснащают свои зарядки или БП контроллерами параметров U, I, W. Это действительно очень удобно и информативно. Как сделать универсальный несложный измерительный прибор с возможностью измерения напряжения, тока, потребляемой мощности и ампер-часов на популярном микроконтроллере PIC16F676 мы тут и узнаем. Сборка выполняется по следующей схеме.

Измеритель напряжения, тока и мощности - схема

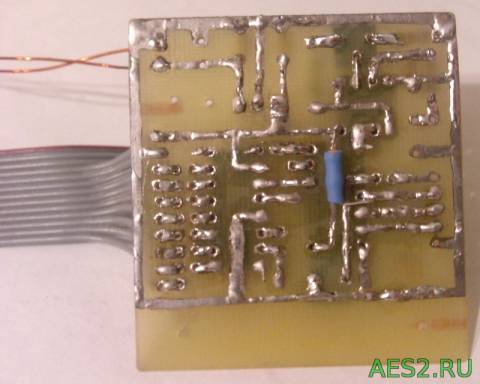

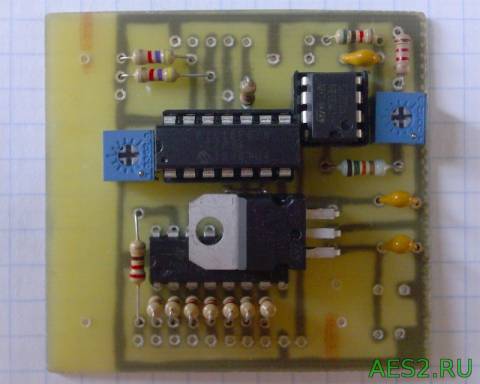

   Печатная плата на планарных деталях получилась совсем небольшой. В архиве есть печатная плата для SMD деталей, в нём же и программа. Для микроконтроллера PIC16F676 имеются две прошивки: в первой – возможность измерения напряжения, тока и мощности, а во второй – тоже, что и в первой, только добавлена возможность измерения ампер/часов.

   Резистор, обозначенный серым на печатной плате, подключается в зависимости от индикатора: если используем индикатор с общими катодами, то резистор, идущий от 11 вывода МК, подключается к +5 В, а если индикатор с общим анодом, то резистор подключаем к общему проводу.

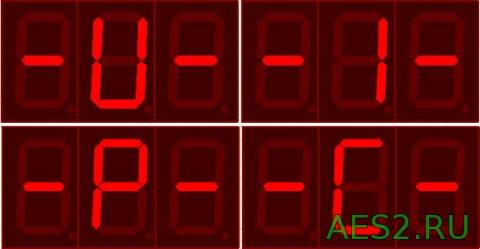

   Кратковременное нажатие кнопки "В" активизирует индикацию режима работы: напряжение «-U-», ток «-I-», мощность «-P-», счетчик ампер/часов «-C-». Некоторые экземпляры ОУ LM358 имеют положительное смещение на выходе, его можно компенсировать цифровой коррекцией измерителя. Для этого необходимо перейти в режим измерения тока, «-I-». Удерживать 7-8 сек кнопку "Н" до появления на индикаторе надписи «-S.-». Затем кнопками «В» и «Н» корректируем смещение «0». Если кнопки нажаты, на индикаторе непосредственно константа , отжаты – откорректированные показания тока. Выход из режима - одновременное нажатие клавиш "В" и "Н". Результат - индикация «-3-», то есть запись в энергонезависимую память. Счетчик ампер/часов обнуляется удержанием кнопки "Н" 3 секунды.

   В своём случае ставлю только кнопку "В", для переключения режима работы. Кнопку "Н" не ставлю, так как коррекция тока не требуется, если ОУ LM358  новый, то он практически не имеет смещения, а если и имеет, то незначительное. Сегментный индикатор ставлю не отдельной плате, которую можно легко прикрепить к корпусу устройства, например, встроить в лабораторный источник питания.

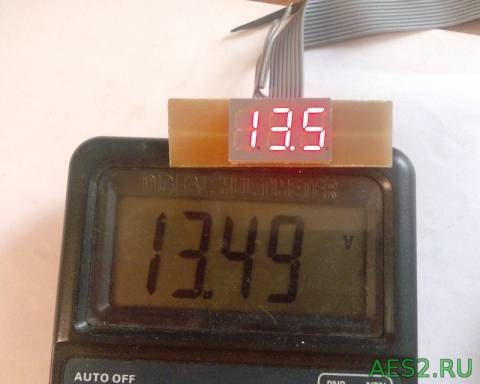

   К собранному устройству подключаем питание, подаём измеряемое напряжение и ток, корректируя подстроечными резисторами показания вольтметра и амперметра по показаниям эталонного цифрового мультиметра. В итоге вся конструкция обошлась в 3 доллара. Автор проекта Пономарёв Артём
