Инфракрасный датчик на микроконтроллере

   Схема предлагаемого инфракрасного датчика разрабатывалась для установки включения освещения при подходе к воротам. Эту схему можно применить также в составе охранной сигнализации, включения освещения и других случаях. Датчик работает на отражение инфракрасного луча, так-же и на пересечение, режим работы выбирается переключением перемычки S5. При попадании объекта в зону ИК датчика включается реле. Время задержки включенного состояния, выбирается перемычками S1-S4. Отсчет времени ведется после того, как перестанет срабатывать датчик присутствия. При установки фотодиода ФД-1, датчик срабатывает только в тёмное время суток. За несколько секунд до выключения, звучит звуковой сигнал. Зуммер установлен с внутренним генератором. Если ночной режим не надо - можно элементы обвязки фотодиода не устанавливать. Основа - популярный дешёвый микроконтроллер PIC16F628A.

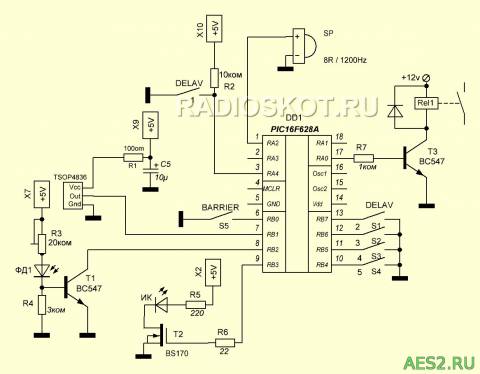

Инфракрасный датчик на микроконтроллере - схема принципиальная

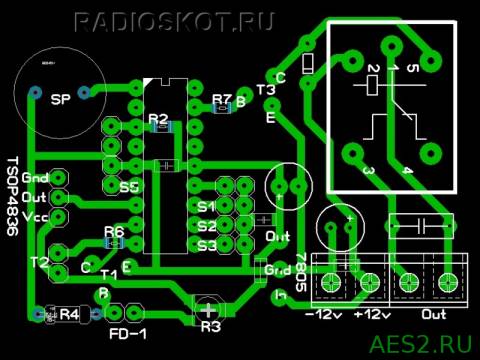

   Транзистор Т2 можно не устанавливать, он служит для повышения мощности ИК сигнала. В архиве печатная плата и две прошивки с зуммером за десять секунд перед выключением, и без зуммера. При изготовлении инфракрасного датчика (в режиме отражения) инфракрасный излучатель и ИК-приёмник  надо изолировать друг от друга, если будет засветка - трудно настроить.

Описание работы устройства

   На выводе RB3 (pin 9) каждые 0,5 сек присутствуют пачки импульсов (10 штук) промодулированные частотой 36 кГц для работы TSOP. Эти импульсы должны подаваться на инфракрасный светодиод (от ДУ). Фотоприемник (подключается к выводу RB1, pin 7) принимает сигнал, считает импульсы. Кнопка PRESENS только для отладки в Proteus. Ее просто не устанавливать, никаких перемычек не надо. Если кнопка BARRIER разомкнута, выбран режим на отражение. При этом, если количество принятых импульсов совпало с переданным, то включается свет (RA0, pin 17). Если кнопка BARRIER замкнута, выбран режим барьер. Свет в этом случае включается, если количество принятых импульсов равно 0.

Схема и конструкция инфракрасного датчика

   Время включенного света выставляется джамперами на выводах МК (pin 4-7). Отсчет времени ведется после того, как перестанет срабатывать датчик присутствия. С дискретностью 10 сек установкой перемычек можно получить максимальное время 160 сек. Если установлен датчик день/ночь (Day), то при замкнутых контактах датчика устройство блокируется.

Инфракрасный датчик самодельный

   Датчик день/ночь должен иметь сопротивление не менее 50 кОм ночью и не более 10 кОм днем. Или где-то в таких пределах, определите экспериментально. Лучше конечно дискретный, включено-выключено. К датчику не будет лишним тоже прицепить конденсатор, можно побольше.

Инфракрасный датчик на микроконтроллере PIC16F628A

   Если датчик (фоторезистор, фотодиод, фототранзистор и прочее фото) меняет свое сопротивление в указанных мною пределах, то его можно просто подключать к PIC16F628A. Но лучше с транзистором - так надежнее. R6 не нужен, используется внутренний подтягивающий резистор контроллера. А R4 и R5 нужно подобрать для питания +5V и в зависимости от фотодатчика, а также от конкретных условий установки. Если проще, то настроить чувствительность. Автор схемы Александрович-SOIR.
