Индикатор влажности воздуха

   Из огромного числа различных электронных устройств есть смысл выделить те из них, которые имеют практическое значение для использования в домашнем хозяйстве. Это особенно актуально в настоящий временной период. И нет сейчас проблемы насущней, чем сохранение собранного урожая овощей,  да и не только их, в условиях конкретного домашнего хозяйства, где основным фактором сохранности помещённых в погреб продуктов является оптимальная влажность воздуха. Для определения влажности воздуха и существует измерительный прибор с  мудрёным названием гигрометр,

   Гигрометр – это  прибор, используемый для измерения относительной влажности. Относительная влажность - количество водяных паров влаги в воздухе по отношению к температуре), а по-простому это измеритель влажности. Он может быть различного типа и его действие может быть основано на различных принципах. Речь пойдёт о самом современном и передовом – электронном.

Схема измерителя влажности

   Электронный измеритель влажности обладает существенными преимуществами, если сравнивать его с гигрометром механического типа. Он способен работать в более широком температурном диапазоне, фиксируя при этом минимальные отклонения во влажности воздуха. Обычно такой гигрометр имеет удобный цифровой индикатор. Очень часто прибор бывает универсальным и дает возможность снимать показания температуры, показывает время и дает некоторые другие полезные сведения об окружающей среде. В нашем случае измеритель будет иметь исключительно прикладное значение – он будет установлен в домашний погреб и соответственно излишние «навороты» ему ни к чему. Его дело оповещать о достижении, в помещении хранения продуктов, критического значения влажности воздуха. Это будет детектор влажности. Он состоит из платы управления и непосредственно датчика влажности.

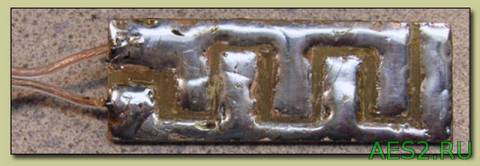

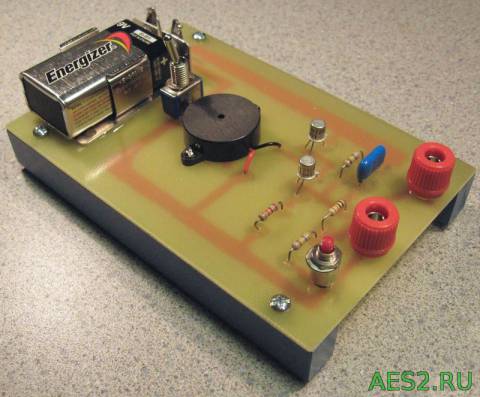

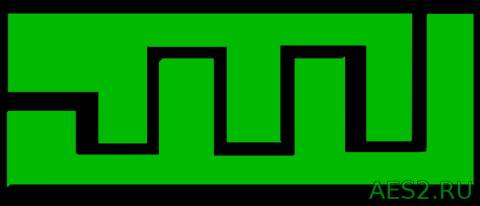

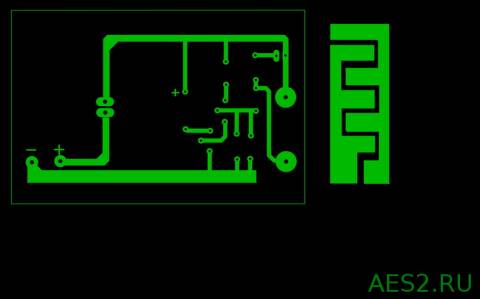

   Размер печатной платы 6,5 см в ширину и 9,8 см в длину. Датчик гораздо меньше, 2 см в ширину и 5,3 см в длину. Также обратите внимание, что кнопка  SW1 подключает резистор 470 кОм, который имитирует  повышенное содержание влаги, для проверки работоспособности устройства и его настройки.

   Напряжение питания схемы исключительно от 9 вольтовой батарейки – так будет соблюдено условие электробезопастности. Её заряда хватит очень надолго, больше чем на год. Преимущество этой схемы заключается в том, что к ней может быть подключено несколько детекторов. Схема, сама по себе, использует непосредственную  связь друг с другом двух транзисторов 2N2222. Это связь даёт возможность сильно повысить их чувствительность. Прекрасно подойдут транзисторы в пластиковых корпусах. Следует сказать, что любой биполярный транзистор, с подходящими характеристиками, может работать на их месте.

Как это работает

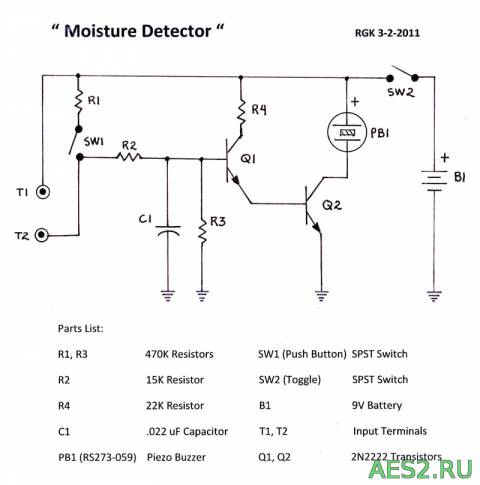

   Когда между контактами датчика, посредством осевшей на них влаги, образуется критическое её количество, оно даёт возможность прохождению небольшого количества электрического тока далее на R2, Q1 и Q2, который и активирует звуковой пьезоизлучатель. Ток достаточный для включения звукового сигнала составляет 6 мА. Регулировка порога включения производиться при помощи подбора величины сопротивления R2 и ёмкости C1. Особо качественно необходимо произвести лужение меди печатной платы датчика. Это позволит не допустить её окисление  и  тем самым сохранить электропроводность.

   Этот индикатор (естественно настроенный соответствующим образом) может быть использован и в системе профилактических мер для больных астмой. Использование этого простого бытового прибора позволяет контролировать излишнюю влажность воздуха в жилом помещении и, тем самым, поддерживать необходимый для больного микроклимат.

   Излишняя сухость воздуха тоже плохо. Первыми её ощущают комнатные растения. Желтеют кончики листьев, вдруг опадают не вовремя. Страдают дети, особенно грудные. Если воздух в комнате слишком сухой, у ребенка пересыхает слизистая, закладывает нос и он ночью часто с беспокойством просыпается. Все домашние могут ощущать першение в горле, сухость кожи, слизистые оболочки подсушиваются, лёгкие хуже избавляются от пыли и аллергенов. Повышается раздражительность и утомляемость. Музыканты знают, как быстро расстраиваются пианино, рассыхаются скрипка или гитара. От сухого или слишком влажного воздуха приходит в негодность мебель и паркет.
