ФМ передатчик из СКМ

   Это устройство может помочь тем, кто хочет сделать ФМ-передатчик, но не хочет много паять. Уврены, что у каждого в подвале завалялось пару штук таких телевизоров (системы 3УСЦТ), откуда и берётся готовый передающий модуль. В качестве задающего генератора нашего передатчика использован готовый узел советского телевизора – блок селектора метровых волн СК-М-24.

ФМ передатчик из СКМ ТВ

   Данный модуль представляет собой преобразователь частоты каналов метровых волн.

преобразователь частоты каналов метровых волн

   В передатчике использован первый из поддиапазонов (1-5 каналы). Спектр частот принимаемых сигналов составляет 48...100 МГц. Гетеродин блока при этом перекрывает диапазон частот на 38 МГц выше, т.е. 86,5...138 МГц. Так что для получения частот FM диапазона 100...108 МГц достаточно использовать частоту гетеродина в качестве задающего генератора и ФМ передатчик готов.

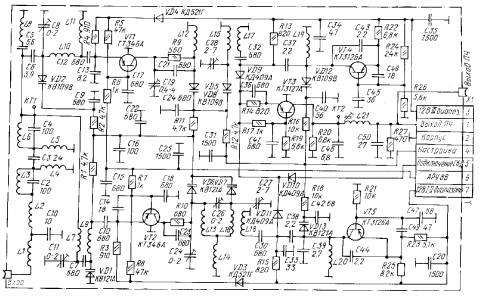

Принципиальная схема самого блока СКМ

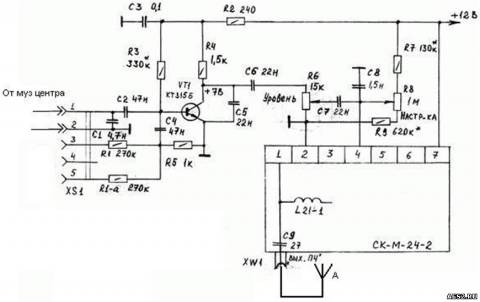

   Небольшая доработка: в схеме блока СК-М-24-2 транзистор VT5 выполняет функцию гетеродина данного поддиапазона, а смеситель VT3 требуется перевести в режим усиления сигнала гетеродина 100 … 108 МГц.

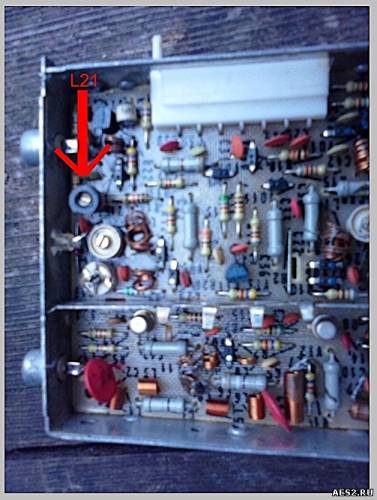

   Для этого в катушке L 21 требуется смотать лишние витки, оставив 8 витков из имеющихся 24-х. Для вывода сигнала генератора использован разъем блока «выход ПЧ», с включенным в разрыв дополнительным конденсатором С9. Для перекрытия нужного участка частоты FM, на вывод 4 блока СК-М-24 необходимо подать регулируемое напряжение в диапазоне примерно 5,5...8 V. На схеме для этой цели использован переменный резистор R8, а пределы регулировки частоты при необходимости можно скорректировать подбором резисторов R7 и R9.


   Для модуляции звуком используется усилитель на транзисторе VT1, сигнал с которого через регулятор «Уровень» подмешивается в напряжение перестройки частоты (вывод 4 блоки СК-М-24).
