Электрошокер своими руками

Электрошокер своими руками

   Мы сегодня рассмотрим электрошокер, предназначенный для сборки своими руками, который был назван назвал АНУБИСОМ, в честь бога смерти в древнем Египте! На нашем сайте есть большой выбор электрошокеров, предназначенных для активной обороны, но Анубис совсем другое дело! Это монстр, который выполнен на мощном преобразователе и на 10-ти кратном умножителе напряжения.

Питание Электрошокера

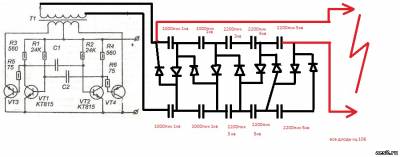

   Питанием данного электрошокера служат 8 банок никель-металл-гидридныx элементов с емкостью 4400 ма, можно применить и другие емкости начиная от 800 миллиампер. Но для получения такой мощности нужно ставить больше. Схема электрошокера своими руками:

   Транзисторы вт3 и вт4 нужно брать кт819, транзисторы нужно непременно накрутить на теплоотвод. Конденсаторы С1 и С2 - неполярные конденсаторы с емкостью 0,1 микрофарад. Резисторы р6 и рз нужно ставить с мощностью 2-5 ватт, поскольку они будут греться. Далее поговорим о трансформаторе преобразователя. В качестве такого трансформатора можно применить твс от советского трансформатора, только его нужно чуточку переделать, точнее домотать.

Трансформатор для Электрошокера своими руками

   Просто на свободной оправе мотаем 5 витков провода с диаметром 1,5 миллиметр, затем делаем отвод и мотаем и еще столько же. Готовую обмотку нужно изолировать изоляционной лентой. А высоковольтную обмотку нашего твс-а подключаем к умножителю напряжения. В умножителе напряжения емкость конденсаторов не критична и может отклонятся в ту или иную сторону, главное использовать конденсаторы с напряжением не менее 1000 вольт. Диоды которые использованы в умножителе напряжения тиа кц106 или анологичные с напряжением не менее 5 киловольт.

Конденсатор для умножителя

   Готовое устройство нужно поместить в корпус который в данном случае изготовлен из стеклотекстолита. Умножитель напряжения нужно залить эпоксидной смолой. На шокер нужно установить выключатель и кнопк расчитанные на мощность не менее на 3 ампер. Конечно наш электрошокер сделанный своими руками получиться не совсем карманный, но зато он переплюнет 10 заводскиx шокеров вместе взятыx. Электрошокер АНУБИС вырабатывает импульсы высокого напряжения с длиной до 10 сантиметров, а частота разрядов около 40 герц (30 - 40 ударов за секунду). Аккумуляторы (батарейки) желательно поместить в пластмассовый корпус и только потом установить в корпус электрошокера.

Электрошокер своими руками

   Следует пользоваться шокером предельно осторожно, даже после выключения умножитель в себе держит напряжения. Следует после выключения устройства, штырьки замкнуть на металлической поверxности, этим разряжая умножитель. 50-ваттовый шокер - это действительно мощно, поэтому большая просьба не использовать его если нет необxодимости и предупреждаем, что владелец сайта и модераторы не несут ответственность за последствия который может вызвать данный электрошокер. Вот мы и рассмотрели конструкцию мощнейшего электрошокера, собранного своими руками.
