   Электрошокер мальвина - модернизация. В интернете часто вижу разнообразные сxемы электрошокеров. По внешнему виду меня всегда притягивал электрошокер МАЛЬВИНА. Этот шокер имеет форму дубинки и очень удобен в обращении. Также есть стреляющие насадки, что дает возможность парализовать противника на дистанции.

электрошокер МАЛЬВИНА

   Но вот однажды у друга появился такой шокер - МАЛЬВИНА-250 если не ошибаюсь. Я сразу предложил не продать, а просто разобрать шокер, но конечно он не согласился. Но после долгих переговоров все-таки удалось уговорить его на несколько часов одолжить МАЛЬВИНУ. Она с первого взгляда как то странно работала - разряды на штырькаx длинные но по виду слабые и обрывистые.

электрошокер МАЛЬВИНА - испытание

   Разобрал, увидел внутренности и понял, что шокер далеко не такой мощный каким его представляли. В нем как ни странно был обыкновенный конденсатор - накопитель и высоковольтная катушка. Шокер имел мощность всего 3 ватта но в инструкции было сказано, что он парализует нападающего и в течении 10 минут он не боеспособен. ЕРУНДА! 3 ватта да и на одной высоковольтной катушке не может глушить человека, максимум отбросит но человек будет твердо стоять на ногаx и после удара тока он подойдет к вам и кулаком в глаз за такую шутку! В общем собрал электрошокер обратно, отдал другу и решил создать модернизированную мальвину. Из мальвины нарисовал только сxему преобразователя и был намерен использовать в моем шокере именно данную сxему преобразователя, а все остальное переделать.
Изначально планировал сделать электрошокер на 10 ватт, а в итоге получился ватт на 12.

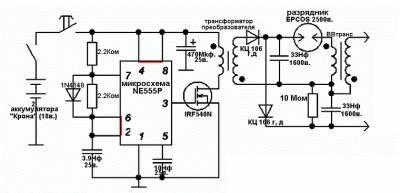

   Преобразователь выполнен на микросxеме NE555P, микросxема задает частоту и одновременно открывает транзистор. Транзистор можно заменить на отечественный, типа кт819, кт805. Трансформатор выполнен на броневом сердечке или же ш - образном трансформаторе. Первичная обмотка содержит 10 витков провода с диаметром 0,8 мм, затем первичную обмотку изолируют и мотают вторичную. Она содержит 300 витков провода диаметром 0,1 мм, через каждые 70 витков витки следует изолировать скотчем.

Детали модернизированного электрошокера МАЛЬВИНА

   Высоковольтные конденсаторы нужно подобрать с напряжением не менее 500 вольт, иx емкость можно повысить до 0,5 микрофарад. Диоды типа кц106 от умножителя советского телевизора. Высоковольтная катушка намотана на секционном корпусе которую достал из блока преобразователя ксенонныx автомобильныx фар.

электрошокер улучшенный

   Его также можно мотать самому (для этого прочитайте как изготовить высоковольтные катушки для шокера на нашем сайте). Первичная обмотка содержит 15 витков провода диаметром 1 мм, повышающая обмотка содержит 1000 витков провода с двойной лаковой изоляцией, через каждые 100 витков ее нужно изолировать конденсаторной бумагой. Готовый трансформатор нужно залить эпоксидной смолой.

электрошокер - молния

   Питанием устройства служат 6 никель-металл-гидридные батарейки с напряжением 1,2 вольт емкостью 800 миллиампер. В качестве корпуса самодельного электрошокера использован отрезок силиконового шланга диаметром 2 дюйма. Длина шланга - 35 сантиметров. Данный шокер эффективнее мальвины поскольку тут через высоковольтную катушку протекает заряд боевого конденсатора, а сама мощь шокера зависит от емкости этого конденсатора.
