Цифровой прибор для измерения конденсаторов

   Это проверенная схема измерителя ёмкости и ЭПС конденсаторов, собранная с применением Attiny2313 и небольшом ЖК-индикаторе. Как известно, применение конденсаторов с увеличенным значением ЭПС приводит к росту пульсаций выходного напряжения по сравнению с расчётными значениями, и быстрому выходу их из строя из-за повышенного нагрева за счёт выделения тепла на ЭПС, нередки даже случаи закипания электролита, деформация корпуса, а также взрывы конденсаторов. Особая выраженность негативного влияния ЭПС именно в силовых импульсных преобразователях вызвана, работой на больших токах заряда-разряда, а также тем, что с ростом рабочей частоты ЭПС возрастает.

   Наличие ESR объясняется самой конструкцией оксидного конденсатора и обусловлена сопротивлением обкладок, сопротивлением выводов, переходным сопротивлением контактов между обкладками и выводами, а также потерями в материале диэлектрика. С течением времени ESR конденсатора возрастает. Естественно проконтролировать обычным Омметром ЭПС невозможно - тут нужен специальный прибор. В интернете есть несколько простых конструкций, но при желании, можно собрать более точный и удобный измеритель на микроконтроллере, по приведённой далее схеме.

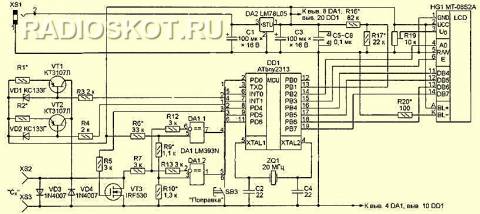

Схема прибора для измерения конденсаторов

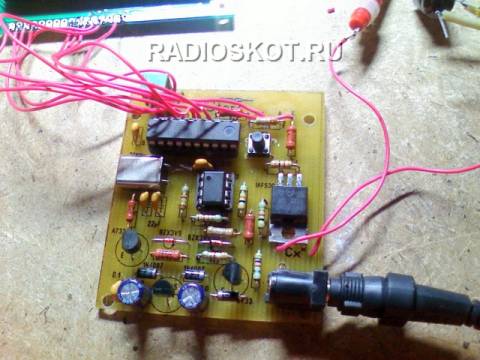

   После сборки и включения крутим регулятор контрастности до появления на экране LCD надписи в две строки. Если её нет - проверяем монтаж и правильность прошивки ATtiny2313.

   Если всё нормально - нажимаем кнопку "Калибровка" - тогда внесётся поправка на скорость срабатывания входной части измерителя. Далее понадобится несколько новых электролитических конденсаторов высокого качества ёмкостью примерно 470 мкФ разных партий, лучше всего - на разные напряжения. Подключаем любой из них к входным гнёздам прибора и начинаем подбирать резистор R2 в пределах 100...470 ом так, чтобы значение ёмкости на экране ЖКИ примерно было похоже на номинал конденсатора. К большой точности пока что стремиться не стОит - ещё будет корректироваться; затем проверить и с другими конденсаторами.

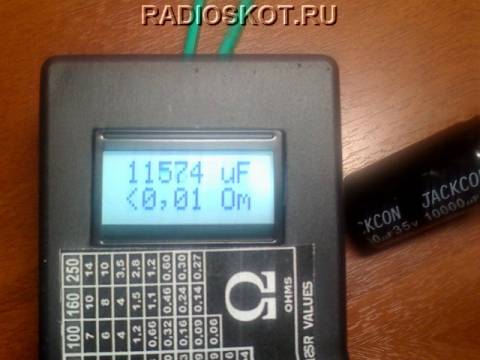

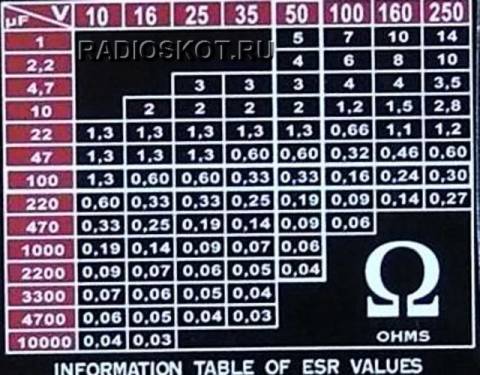

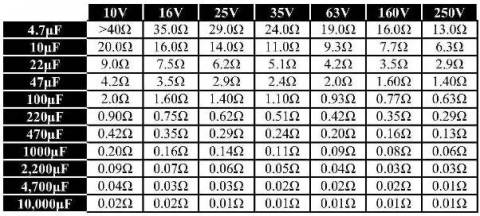

   Для настройки измерителя ESR нужна таблица с типовыми значениями этого параметра для разных конденсаторов. Эту табличку рекомендуется приклеить на корпус прибора под дисплеем. Вот максимальные значения эквивалентного последовательного сопротивления для электролитических конденсаторов. Если у измеряемого конденсатора оно будет выше, то его уже нельзя использовать для работы в сглаживающем фильтре выпрямителя:

   Подключаем конденсатор 220 мкФ и, незначительным подбором сопротивления резисторов R6, R9, R10, добиваемся показаний ЭПС, близких к указанным в таблице. Проверяем на всех имеющихся заготовленных эталонных конденсаторах, в т.ч. уже можно использовать и конденсаторы от 1 до 100 мкФ.

   Так как для измерения ёмкости конденсаторов от 150 мкФ и для измерителя ESR применяется один и тот же участок схемы, после подбора сопротивления этих резисторов несколько изменится точность показаний измерителя ёмкости. Теперь можно подстроить ещё сопротивление резистора R2, чтобы эти показания стали точнее. Другими словами, нужно подбирая сопротивление R2 - уточнить показания измерителя ёмкости, подстраивая резисторы в делителе компараторов - уточнить показания ESR-метра. Причём, приоритет надо отдавать измерителю внутреннего сопротивления.

   Теперь надо настроить измеритель ёмкости конденсаторов диапазона 0,1...150 мкФ. Так как для этого в схеме предусмотрен отдельный источник тока, измерение ёмкости таких конденсаторов можно сделать очень точным. Подключаем конденсаторы малой ёмкости к входным гнёздам прибора и, подбором сопротивления R1 в пределах 3,3...6,8 кОм добиваемся максимально точных показаний. Этого можно достичь, если в качестве эталонных применить не электролитические, а высокоточные конденсаторы К71-1 ёмкостью 0,15 мкФ с гарантированным отклонением 0,5 или 1%. Схему разработал - DesAlex, собрал и испытал: sterc.
