Цифровой домофон своими руками

   Наличие в жилом доме устройства связи между проживающими в нём и людьми, пришедшими к ним с визитом, зачастую о котором хозяева и не подозревали, уже давно стало необходимостью продиктованной временем. Такое устройство существует, оно весьма распространённое и  известно под названием «Домофон». По своей сути это телефон прямой связи, между человеком стоящим у входа в дом и находящимся внутри него. Вдохновителем начинания по оборудованию домофоном нашего дома был не я, но по понятным причинам, заниматься претворением в жизнь этого проекта, было поручено, как электронщику, мне.

   Самый простой и доступный способ оснастить внутренние помещения дома со входом  в него переговорным устройством, это взять  два телефонных аппарата без номеронабирателя, 2 батареи, переключатель, усилитель, провода и соединить это всё в одно целое. Именно с этого начиналось становление современного домофона. Для меня это слишком просто и совсем не интересно. Известно изрядное количество различных схем для изготовления электронной составляющей домофона.  Выбрал схему  восьмиканального цифрового домофона, с LCD дисплеем, на микроконтроллере ATMega32, преобразующем голос в «цифру» с последующей передачей данных по линии и восстановлением на «финише» аналогового сигнала.

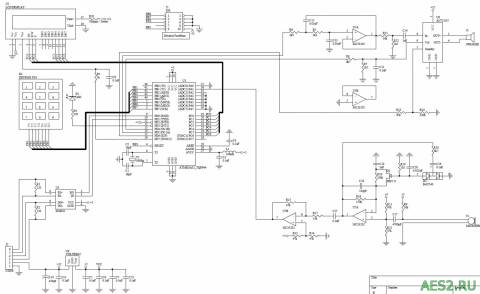

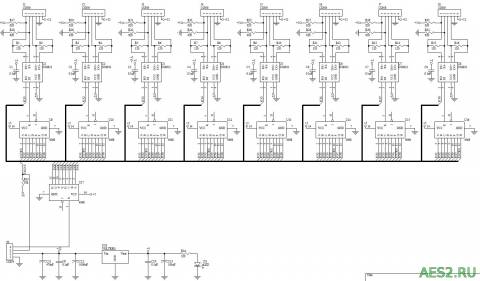

Принципиальная схема домофона и блока соединения абонентов

   Приёмник звука, а попросту микрофон установил с АРУ и теперь уверен, что с расстояния от 3 см и до 3 метров им будет всё «услышано». После этого звук голоса, скажем пришедшего почтальона, в виде аналогового сигнала посылается  на ATMega32 который преобразует голос и отправляет его находящемуся на связи другому домофону, установленному  уже в доме.

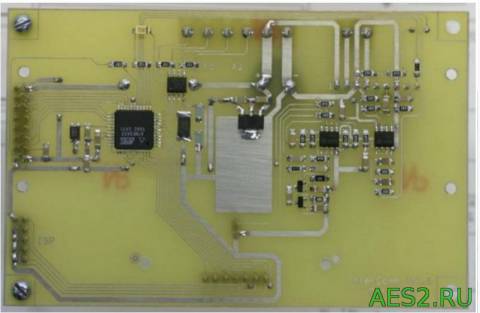

   Цифровой сигнал поступает на RS422 интерфейс, который посылает его к RS422 хабу, который и передает данные по назначению. Интерком домофона назначения принимает данные информации  в «цифре» и восстанавливает аналоговый сигнал через ШИМ и простой аналоговый фильтр. Не маловажным, для успешной реализации задуманного, оказалось и то, что удалось подобрать хороший усилитель  мощностью в 3 Вт на базе AN7523, с качественным контролем громкости.

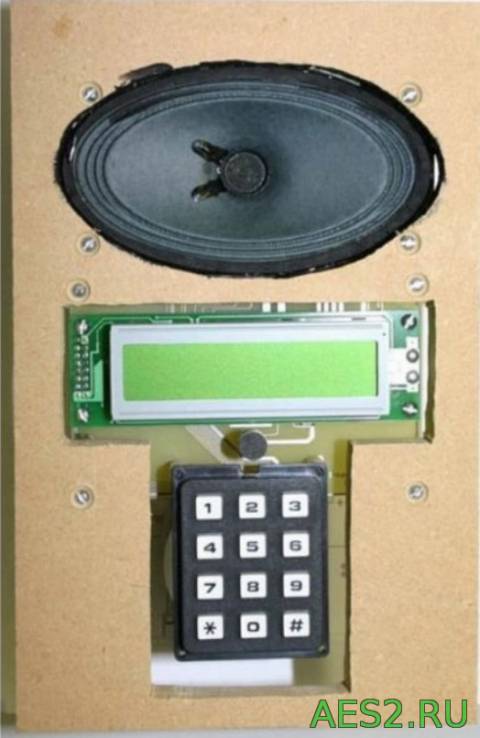

Индивидуальные особенности устройства

  • - LCD
  • - AGC
  • - Простой усилитель звука с регулятором громкости
  • - ШИМ генерируется D/A
  • - Генератор синусоидального звука клавиш и pre-тон

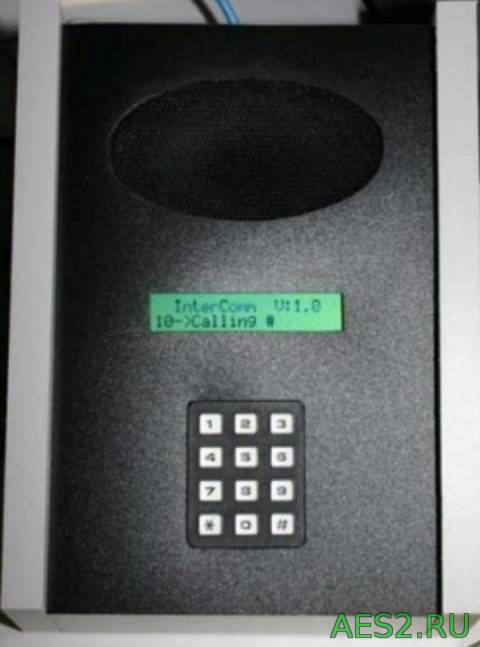

   Клавиатуру управления берём стандартную. Управляющая программа (прошивка) для микроконтроллера тут: Исходник
