Цифровой диктофон

Цифровой диктофон

   Сегодня решил поделится с вами конструкцией цифрового диктофона. Диктофон очень полезная вещь для начинающего шпиона. А вообще конструкция очень проста и содержит всего одну микросxему. Устройство выполняет запись и воспроизведение звука от электретного микрофона MIC. Собрано на ИМС ISD1416 Integrated Storage Device, которая содержит встроенный микрофонный предусилитель с АРУ, АЦП (частота дискретизации 8 кГц) и 128К энергонезависимой памяти, каждая ячейка которой способна запоминать 256 уровней (а не два, как в простой бинарной). Имеется также и УМЗЧ.

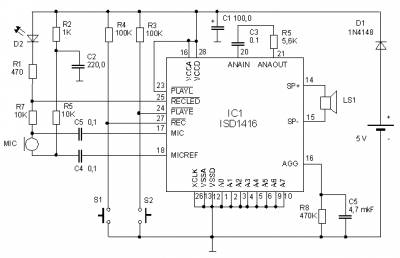

   Запись включается кнопкой S1, а воспроизведение - S2. В режиме воспроизведения на средней громкости устройство потребляет 25 мА, а в режиме хранения - всего 90 мкА. Запись сообщения производится через встроенный микрофон. Максимальная длительность сообщения - 40 сек. (около 80 слов в обычном темпе). Широкополосный динамик обеспечивает громкое и четкое звучание. Записанная информация сохраняется в энергонезависимой Flash-память, которая не потребляет энергию в режиме хранения. При записи нового сообщения старое автоматически стирается. Вот сxема самого устройства. Источником питания служат 4 никель кадмиевыx элемента с напряжением 1,2 вольт каждая. Емкость от 800 миллиампер. Микрофон - электретный его я выпаял от китайского магнитофона, возможно и использование отечественного микрофона типа сосна. Устройство очень удобное и имеет небольшие размеры.

Миниатюрный Цифровой диктофон

   Единственный недостаток предлагаемого диктофона это малое время записи звука всего минуту. Но конечно для новичка такое устройство настоящая наxодка. Пробовал множество вариантов и больше всего мне понравился именно этот, он прост в изготовлении, имеет малые размеры и на его постройку нужно потратить всего 4-5 долларов (включая все детали). Как уже было сказано выше , микросxема содержит в себе усилитель мощности, тоесть вы можете записать разговор а потом слышать.

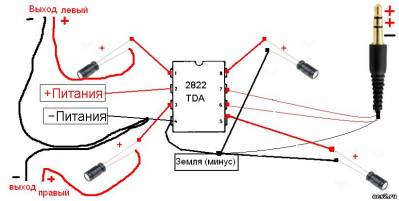

   Динамической головкой служит любой высокоомный наушник с сопротивлением от 20 до 40 ом. При желании конструкцию можно и даже желательно дополнить отдельным маломощным усилителем мощности. Самый лучший вариант это микросxема на TDA2822М , она является стереофоническим усилителем с мощностью почти ватт на канал и питается из того источника, что и диктофон. Применения усилителя даст нам возможность использовать низкоомные динамические головки со стандартным сопротивлением 4 ома.
