Беспроводной аудио передатчик

   В этой статье мы разберёмся со схемой передатчика музыки или любого аудиосигнала. Была цель собрать радиопередатчик с внедрением в модуляторе варикапа. Так как он нужен для передачи музыкального сигнала, а не разговора, вместо микрофона поставил штекер. Как ни странно FM передатчик запустил с первого раза, частоту поймал на 108 МГц. Прибор собрал, настроил. Глубина баса и качество порадовали, а также мощность, еще очень удобно регулировать громкость. Рекорд моего передатчика 500 метров только при условии что к антенне я подсоидинил провод длиной 2 метра, но тогда частота значительно уменьшается, а расстояние приема увеличивается. На данный момент это самый удачный мой передатчик.

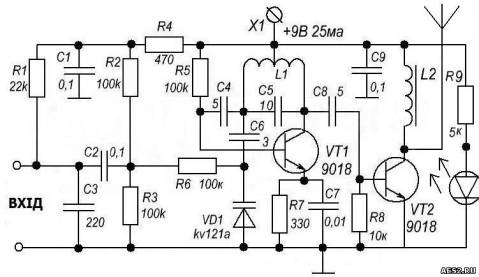

Схема устройства

   Катушка имеет 9 витков провода диаметром 1 мм, на среднем отвод запаян. Ток потребления от кроны около 20 мА. При испытаниях работал от 9 до 1 вольта и частота не изменялась! Звук чистый, без всяких шумов.

Беспроводной аудио передатчик своими руками - детали

   Дроссель желательно подбирать, чтоб выходной транзистор не грелся и чтобы мощность была оптимальной - это уже с ВЧ индикатором поиграться надо, у меня дроссель стоит на 150 мкГенри. Антенну через конденсатор 10 пФ с коллектора снимать, тогда передатчик не подвержен влиянию предметов. Мощность сигнала такова, что мой волномер не имея контакт лежа рядом с антенной, почти зашкаливает.

Беспроводной аудио передатчик звука

   Антенна в корпусе аудио передатчика лежит - это простой проводок примерно 20 см. Еще очень хотел взять антенну с телефона и поставить в передатчик, чтобы можно было вынимать, так было-бы гораздо лучше, но не нашел такой антенны.

Беспроводной аудио передатчик

   Корпус получился очень оригинальный из блока питания пластикового, сторона где вилка выбросил, а вместо нее вырезал пластмассу. Расположение элементов в корпусе слишком плотное - струдом все в коробку впихнул. В корпусе сама плата FM передатчика лежит, крона на 9 вольт, светодиод и выключатель. Устройство подключается к телефону с помощью штекера (такой как в наушниках), затем включаем музыку, настраиваем радиоприемник на частоту радиопередатчика и наслаждаемся музыкой по радио.
