Автомобильный навигатор Parrot

   Каждому в своей машине хочется иметь устройство без лишних проводов и без надобности постоянно что-то подключать и отключать. Мы проведем обзор одного из таких устройств - автомобильный андроид-планшет Parrot Asteroid Tablet.

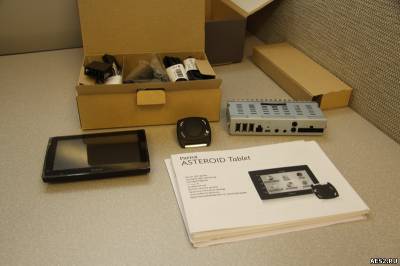

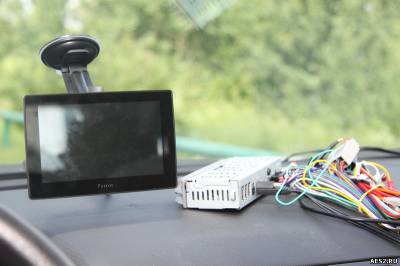

   Описание устройства производителем выглядит так: Parrot Asteroid Tablet – автомобильный планшет с multi-touch дисплеем высокого разрешения, который отлично, без проблем, интегрируется в любой автомобиль с подключением к штатной аудиосистеме и, опционально, к рулевым клавишам. Это устройство работает в роли вашего смартфона или планшета в автомобиле, реализуя возможности вспомогательных приложений – навигационных, музыкальных, информационных и других. Водитель получает доступ к медиатеке любых внешних устройств и может пользоваться продвинутыми функциями hands-free при помощи голоса или дистанционного пульта с сенсорным управлением. Внешний вид и комплектация планшета

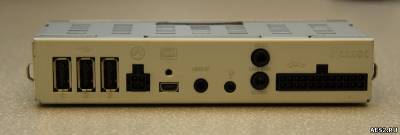

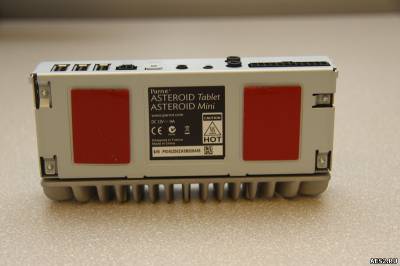

   «Железка» головного устройства устанавливается за штатной магнитолой, которая подключается к аудиосистеме сквозь Parrot. Впереди находятся 3 порта USB, которые очень даже необходимы водителям. Вдобавок к USB есть:

• два разъема Line-Out
• один Line-In
• один вход для микрофона
• разъем для связи блока с планшетом
• разъем для соединения с магнитолой и штатными системами автомобиля
• разъем для подключения штатных кнопок на руле.

   Внутри блока управления расположен 4-канальный усилитель 4x47 Вт.
Звук со штатной магнитолы и с планшета переключаются через внутреннее реле Parrot. К примеру, если на штатной магнитоле включенное радио, а на планшете навигационная программа сообщает о повороте, то звук радио приглушается, включается голосовое предупреждение, затем радио продолжает работать.

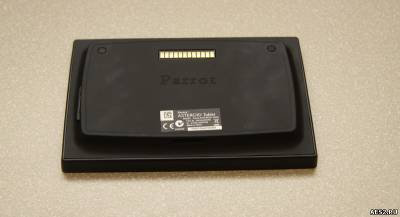

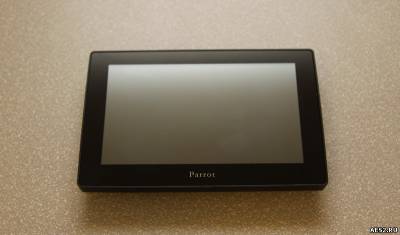

   Сам планшет полноценный 5", он не имеет встроенного аккумулятора и подключается проводом к головному устройству. Соединяется через держатель, когда планшет подносим к держателю, то он там защелкивается притягиванием магнита.

   На планшете есть слот для SD-карты. Включается он автоматически при вставке в крепление, выключается при извлечении. При обесточивании автомобильной электросети планшет выключится, находясь в держателе.

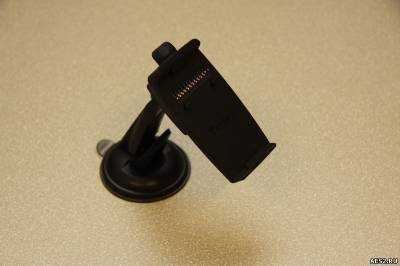

   Так выглядит держатель автопланшета


   Есть два варианта крепления – присоской к стеклу или на торпеду с помощью самоклеющейся платформы 3М. У Parrot также есть 2-DIN модель Asteroid Smart, со встроенным экраном, заменяющая штатную магнитолу.

   Держатель подключается к блоку управления через разъем mini-USB с дополнительной резьбовой фиксацией, чтобы при тряске провод не выскочил.

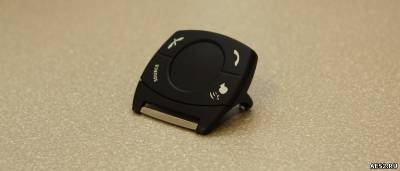

   Далее рассмотрим пульт, крепящийся на руль. Всего на пульте есть 4 кнопки. Две кнопки нужны для управления звонками, одна - голосовое управление и еще одна – выбор источника, с которым в данный момент работаем. Пульт сенсорный, очень удобный. Он является уникальным, поскольку аналогов, как известно, не существует.

   Кроме крепления на руле, пульт можно защелкнуть вот в такой держатель и потом можно приклеить к любой поверхности. Но на руле будет удобнее, хотя, кому как.

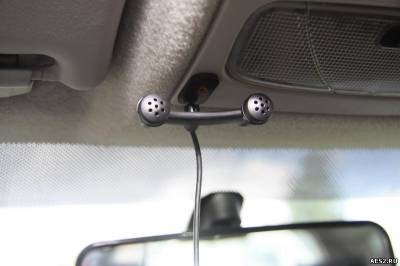

   Микрофон является сдвоенным. Можно прикрепить микрофон в удобное для водителя место. Два микрофона обеспечивают отличный качественный звук.

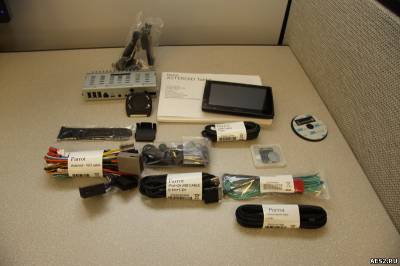

   Также есть SD-карта на 4 гигабайта, литиевая батарейка для пульта и несколько разных проводов. ISO-кабель для подключения к автомобильной электросети. Удлинитель троссика стояночного тормоза. 2 качественных USB-кабеля для внешней периферии. Переходник USB-iPod.

Установка в автомобиль


   Установить Parrot очень даже легко, но при необходимости можно обратиться к установочным центрам. Вот что нужно сделать:

• Подключить головное устройство к электросистеме, магнитоле и аудиосистеме, вывести необходимые провода наружу и вставить назад штатную магнитолу.
• Подключить провод стояночного тормоза при желании.
• Закрепить самоклеящуюся платформу на торпеде и приклеить к ней держатель на присоске, либо приклеить присоску на стекло.
• Закрепить пульт управления в удобное для водителя место. Вставить батарейку.
• Приклеить микрофон и подключить его к блоку управления (не забыть вывести провод при монтаже блока).
• При желании подключить внешний 3G модем.
• Опционально подключить штатное кнопочное управление на руле через блок UNIKA.
• Настроить связь с телефоном или несколькими телефонами через Bluetooth.

   Технические характеристики автомобильного планшета Parrot Asteroid Tablet/

• Экран: 5.0” Multi-Touch, технология TN, 800x480
• Процессор: OMAP 3630 Cortex A8 (ARMv7) 800 MHz
• Графика: PowerVR SGX530
• Оперативная память: 256 Мб
• Встроенная память: 1 Гб
• GPS: встроенный SiRFStar IV
• Карта памяти: SDHC
• Связь: Wi-Fi, Bluetooth 2.1, поддержка USB-модемов (для включения GPRS/3G)
• Операционная система: Android 2.3 (о причинах такого выбора ниже)
• Телефония: Dual Mode — подключение двух телефонов по Bluetooth одновременно
• Разъемы: 3xUSB, Line-In, 2x Line-Out, Mic, iPod через переходник
• Встроенный усилитель: 4x47 Вт MOSFET

   После того как подключили планшет в держатель, через 25 секунд он стартует. Довольно быстро работает.

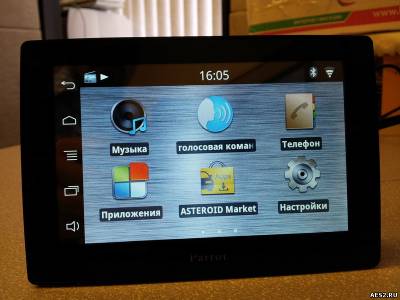

Стартовый экран

   Экран очень чувствительный и удобный, реагирует сразу с одного нажатия. Элементы управления крупные, это очень удобно.


   При подключении к Wi-Fi планшет предложил обновить прошивку до версии 2.1.1. Видимо, политика обновлений и обратная связь с пользователями у Parrot реализованы хорошо.

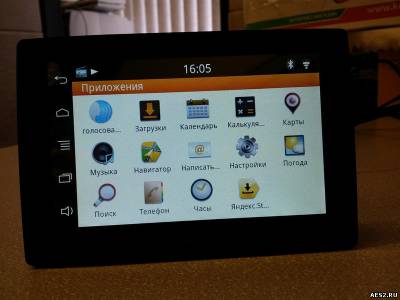

   Как уже и отмечалось, скорость работы отличная, реакция на любое действие мгновенная, запуск приложений происходит быстро. Предустановленных приложений не так уж много.


   Google Play Market отсутствует, но зато есть Parrot Market своей собственной разработки, но можно самому установить Яндекс Store. Устанавливать много разных программ вряд ли кому то нужно, это все-таки автомобильное устройство.

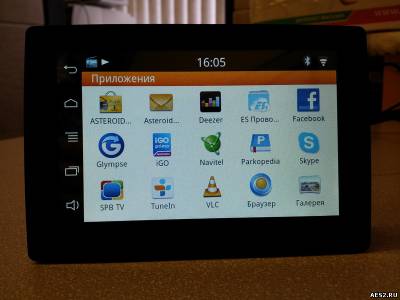

   Приложений в устройстве не много, пара десятков, но они оттестированы, проверены на совместимость, адаптированы под устройство и некоторые даже разработаны специально для устройства.

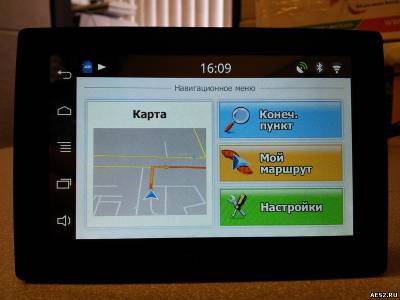

   Чувствительность GPS отличная – он может определить координаты даже в помещении, за метр от окна.

   Во время вождения доступ к некоторым приложениям закрывается, так как это может отвлечь водителя от дороги. SPB-TV работает не плохо, конечно же, при наличии интернета.

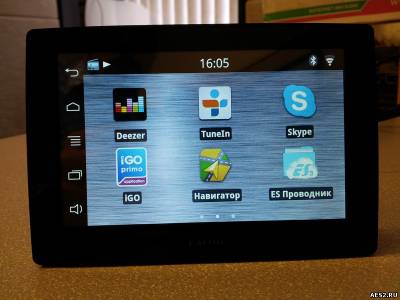

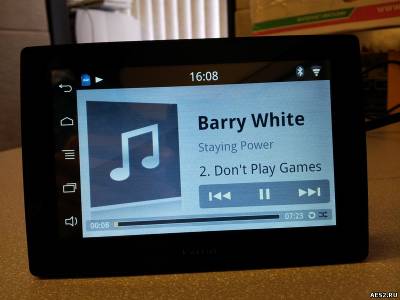

   В планшете установлено приложение Dezer для музыки и радио. С ней можно создавать плейлисты из 20 миллионов бесплатно доступных для воспроизведения треков. Еще есть отличная программа TuneIn – онлайн-радио с набором из 70 тысяч станций. Обе программы поддерживают голосовой музыкальный поиск устройства - это действительно является удобным новшеством.


   Голосовой музыкальный поиск – эксклюзивная и очень удобная функция. Необходимо произнести исполнителя и устройство покажет результаты.

   Есть еще почтовое приложение, карты, справочники автомобилиста и другие. Те приложения, которых там нет, водитель может установить сам, как-никак это Android и его каждый может настроить под себя.


   После подключения телефона по Bluetooth можно использовать Parrot как устройство hands-free с качественным микрофоном и управлением на руле. Нажав кнопку на пульте, нужно произнести имя и планшет сам наберет номер.

Плюсы автомобильного планшета

• Полная интеграция в автомобиль, нет необходимости демонтировать штатную магнитолу, машина после установки остается на гарантии.
• Прекрасно отлаженный программно-аппаратный комплекс. Все работает быстро и стабильно.
• Отличные возможности расширения, благодаря Android.
• Собственный магазин проверенных и адаптированных приложений
• 3 порта USB позволяют подключать всевозможную периферию
• Качественный микрофон
• Качественная реализация hands-free
• Отличный пульт на руле с тачпадом
• Активная разработка и выпуск обновлений.

Минусы автопланшета

   Явных и значимых минусов у Parrot Asteroid Tablet нет. Как и описывалось выше, устройство очень удобное, красивое и действительно стоящее для покупки и эксплуатации. При написании обзора использовались материалы с сайта habrahabr.ru
