Автоматическое зарядное устройство

   Сегодня в интернете можно найти множество схем зарядных устройств для автомобильных аккумуляторов. Как правило каждая схема хороша по своему. Простейшее зарядное устройство, из себя представляет понижающий трансформатор с регулятором напряжения. В частности для регулировки напряжения применяются тиристорные ключи или мощные транзисторы, схемы таких регуляторов тоже море, но у них есть ряд недостатков, нестабильный ток заряда, который зависит от потенциала заряжаемого аккумулятора. Нижеприведенная схема атоматического зарядного устройства не имеет таких недостатков. Отличаются высокой стабильностью и надежностью работы.

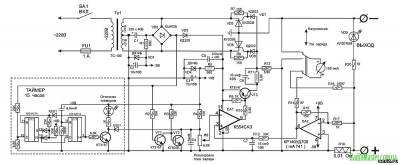

   Зарядное автомобильное устройство обеспечивает ток заряда до 5А, контроль тока и напряжения, защиту от короткого замыкания и автоматическое отключение через заданное время. Схема состоит из формирователя пилообразного напряжения (транзисторы VT1, VT2), компаратора DA1, усилителя сигнала с токоизмерительного шунта на операционном усилителе DA2 и выходных силовых тиристоров VD5, VD6, которые установлены на небольшие радиаторы, в качестве которых можно использовать металлический корпус устройства. Настройка схемы самодельного зарядного устройства:

   Замеряется амплитуда импульсов на переменном резисторе R6, которая должна быть около 2В, в противном случае подбором резистора R4 её доводят до этого значения. Затем нагружают шунт R18 током 5А и подбором резисторов R15, R17 добиваются уровня напряжения на входе 3 компаратора, равному амплитуде пилообразного напряжения (2В) - после этого зарядное устройство начинает нормально регулировать выходной ток.

Автоматическиое зарядное устройство - плата печатная

   К выходу устройства последовательно с внешним образцовым амперметром подключают аккумулятор, регулятором тока устанавливают значение 5А, а тумблер зарядного устройства переключают в положение "ток". Подбором резистора R14 добиваются правильных показаний тока по шкале встроенного прибора.

Автоматическиое зарядное устройство - расположение деталей

   И наконец, аккумулятор подключают напрямую к выходу зарядного устройства и контролируют напряжение на нём с помощью внешнего вольтметра. Подбором резистора R20 добиваются правильных показаний встроенного стрелочного прибора по шкале напряжений. Корпус можно использовать любой, подходящего размера.
